Analizor de rețea trifazat TPM-01ESH - TENSE (Turcia)

Descriere:
Panou digital multifuncțional de măsurare a parametrilor rețelei trifazate proiectat pentru măsurarea și monitorizarea precisă a valorilor electrice. Acesta permite monitorizarea curenților, tensiunii, frecvenței, puterii și energiei cu capacitatea de comunicare RS485 ModBus RTU.

Funcții principale

• Măsurarea tensiunii și a curentului trifazat

• Indicarea energiei active, reactive și aparente (P, Q, S)

• Afișarea valorilor Cosφ și ale factorului de putere ale fiecărei faze

• Măsurarea tensiunii și curentului fază-neutru și fază-fază ale fiecărei faze

• Măsurarea frecvenței

• Tensiunea și curentul armonic până la armonica 31

• Valori totale ale importului și exportului de energie activă (ΣkWh)

• Energia reactivă inductivă și capacitivă totală (ΣkVArh)

• Afișarea valorilor minime și maxime, a cerințelor maxime

• 2 ieșiri releu și 1 intrare digitală

• Jurnale de evenimente (tensiune/curent înalt/jos, dezechilibru, THD-I)

• Meniu protejat prin parolă

Caracteristici tehnice

• Comunicare: RS485 ModBus RTU (1200-38400 bps)

• Conexiune: transformator de tensiune trifazat și transformator de curent trifazat

• Transformatoare de curent compatibile: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5

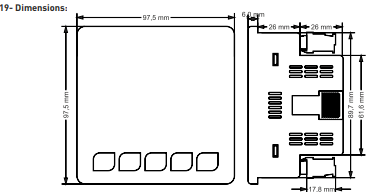

• Dimensiunea panoului: panou de montare digital standard

Aplicație

• Monitorizarea rețelelor electrice trifazate în aplicații industriale și comerciale

• Monitorizarea consumului de energie și a calității energiei electrice

• Integrarea în sistemele de automatizare prin ModBus RTU
