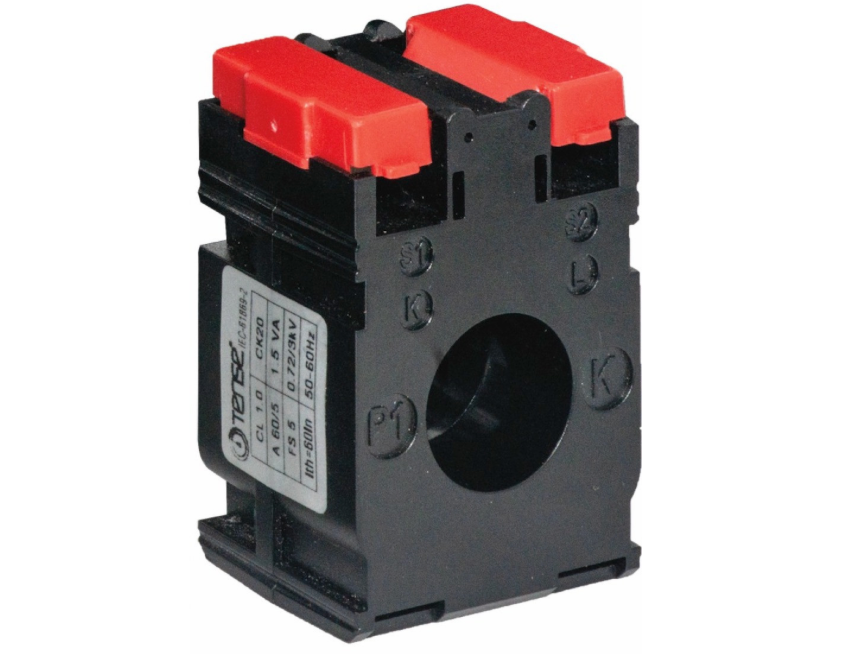

Transformator de curent de măsurare CK20 - TENSE

Descrierea produsului:
Transformatorul de curent din seria CK20 este proiectat pentru măsurarea indirectă a curentului alternativ în circuitele electrice de joasă tensiune. Este utilizat pentru a alimenta ampermetre, contoare de putere și multimetre, sau ca intrare pentru relee de protecție și dispozitive de monitorizare.

Transformatorul permite măsurarea sigură și precisă a curenților mari prin intermediul unui curent secundar standardizat de 5 A.

Specificații tehnice

• Factor de conversie: 60/5 A

• Sarcină: 1 VA

• Clasa de acuratețe: 1

• Bloc terminal: Capac nedemontabil, adecvat pentru conductori de calibru mare, din alamă

• Carcasă: ABS autoextingător neinflamabil

• Montare: șină DIN (KK0003)

• Conductor primar: fir rotund Ø 20 mm

• Rezistența la curentul de scurtcircuit (Ith): 60 × In

• Rezistența la curent constant (Id): 1,2 × In

• Temperatura de funcționare: -25 °C până la +85 °C

• Frecvența nominală: 50-60 Hz

• Limitarea curentului de șoc (FS): 5

• Tensiunea de încercare a izolației: 3 kV timp de 1 minut

• Standarde: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

Informații suplimentare

• Fiecare transformator de curent este testat individual la fabrica producătorului.

• Rezultatele măsurătorilor sunt înregistrate în raportul de testare care însoțește transformatorul.

• Transformatorul este potrivit pentru aplicații industriale, comutatoare, sisteme de măsurare și protecție.
