Contor electronic de impulsuri / Contor de impulsuri + -

Descriere detaliată

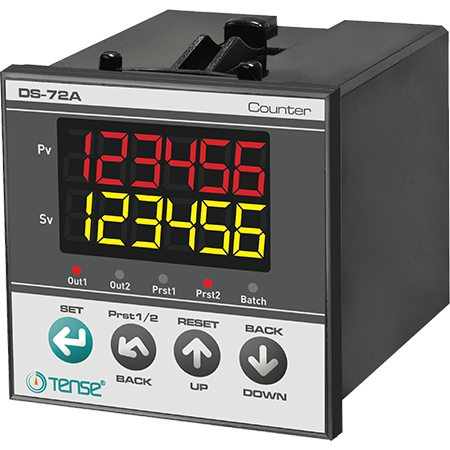

Specificații generale ale contorului de impulsuri DS-72A:

2x afișaj cu 6 cifre,

2x valoare PRESET,

2x OUT ieșire releu,

2x SSout pentru controlul releului SSR.

Numără semnale de la comutatoare mecanice, comutatoare de limită, senzori de proximitate inductivi PNP/NPN și intrări de encoder incremental.

Numărătoare sus/jos.

Protecție prin parolă.

Frecvență de intrare selectabilă: 20, 50, 2500, 7500 Hz.

Constantă de calibrare: 0.00001.....9.99999

Punct zecimal selectabil: 0 / 0.0 / 0.00 / 0.000

Opțiuni de combinare a funcțiilor: 7 funcții de intrare / 10 funcții de ieșire:

Adăugare,

numărătoare inversă,

adunare/substracție de la două intrări simultan,

pauză de numărare/decumărare controlată de a doua intrare,

negarea intrării controlată de a doua intrare,

adunarea/substracția de pe muchia frontală / muchia descendentă / ambele muchii simultan,

adunarea de pe marginea anterioară / scăderea de pe marginea descendentă / negarea funcției de către a doua intrare.

"OFFSET" reglabil al valorii calculate.

PRESET1 cu opțiunea de valoare absolută/relativă.

Releu OUT 2x: pornit când este atinsă valoarea și menținut până la RESET sau impuls în intervalul 0,1.....999,9 secunde.

Reține valoarea numărului de impulsuri și starea releului OUT la ultima întrerupere a alimentării și poate fi resetat la prima pornire.

RESET prin intermediul butonului de pe panoul frontal sau al semnalului la borna RESET(17).

Poate afișa valorile presetate ½.

Memorie EEPROM pentru stocarea setărilor.

Caracteristici tehnice:

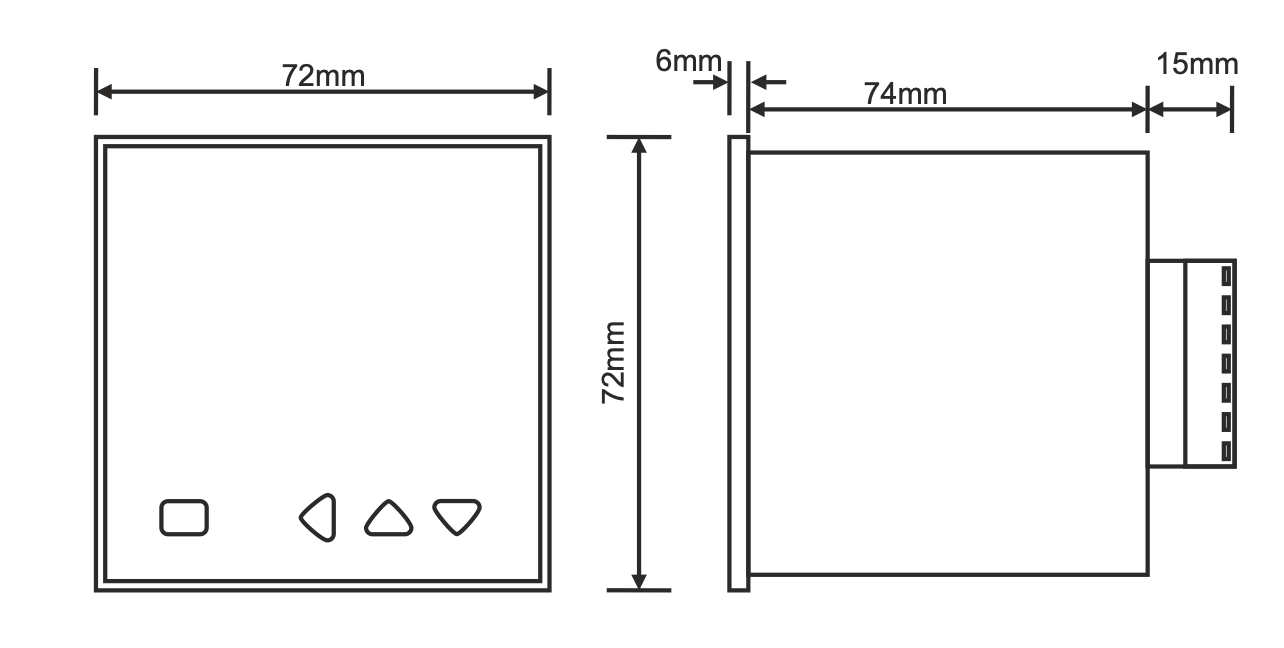

Dimensiuni / deschidere : 72x72x94 mm / 67x67 mm

Afișaj : 2x afișaj LED cu 6 cifre și 7 segmente.

IndicațiiLED: 5x: OUT1, OUT2, Finger1, Finger2, Batch.

Intrări: 2x (Max: 7500 Hz, 5-30 V)

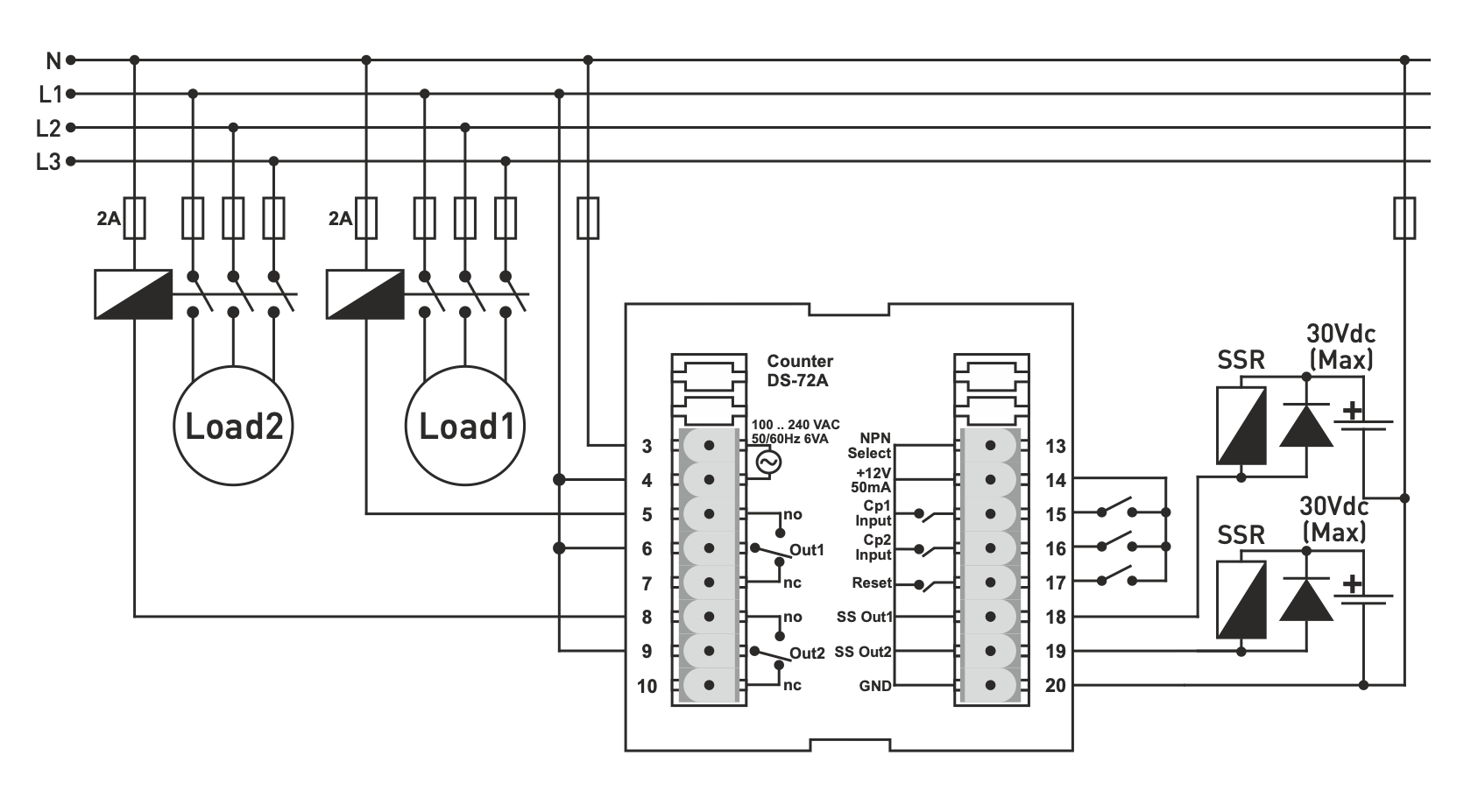

Selectare NPN: conectați terminalul "npn select" (13) la terminalul "+12V" (14) pentru a conecta senzorul NPN conectat la intrarea Cp1(15) și Cp2 (16).

Intrarea de resetare este întotdeauna PNP.

Pentru codificatorul totem-field sau codificatoarele de tip PNP, "npn select" nu va fi conectat.

Tipuri de intrare: comutator mecanic, encoder inductiv PNP/NPN ieșire encoder NPN/PNP/totem-pol.

Frecvențe de intrare: 20, 50, 2500, 7500 Hz.

Semnal de resetare: Terminalul RESET (17), minim 10 ms, semnal + (numai PNP) (5...30 V).

Ieșiri (OUT):

2x releu SPDT 250VAC, 2A, sarcină rezistivă,

OUT1: bornele 6=COM, 5=NO, 7=NC

OUT2: terminale 9=COM, 8=NO, 10=NC

SSout 2x control SSR - NPN, 30V, 100mA max, terminale 18=SSout1, 19=SSout2, 20=GND

Alimentarea senzorului: terminal (14) 12 VDC, 50 mA (max.), nereglementat.

Tensiune de alimentare: 100...240VAC, 50-60Hz.

Consum de energie: < 8 VA

Temperatura de funcționare: -20°C ... +55°C

Altitudine: <2000m

Note de instalare:

Utilizați cabluri de semnal ecranate și răsucite și conectați ecranul la masă. Țineți toate cablurile de semnal departe de întrerupătoare, sarcini inductive, echipamente/cabluri care emit zgomot electric și cabluri de alimentare. Luați măsuri de precauție împotriva influențelor de mediu, cum ar fi umiditatea, vibrațiile, poluarea și temperatura ridicată/scăzută a instalației.

Utilizați o siguranță (F250mA 250VAC) la intrarea de rețea/alimentare a echipamentului.

Utilizați cabluri adecvate pentru alimentarea cu energie electrică. Respectați normele de siguranță în timpul instalării.

Preferați să utilizați opțiunea (Inpt = Phs1) pentru encodere,

Selectați (Freq = 20) pentru numărarea impulsurilor comutatorului mecanic ON-OFF.

Selectați întotdeauna opțiunea de frecvență minimă de intrare care se potrivește aplicației dvs.

Pentru Inpt = 1u2u, 1u2d, Phs2; frecvența semnalului de intrare nu trebuie să fie mai mare de ½ din opțiunea de frecvență de intrare selectată atunci când sunt utilizate ambele intrări.
