Contor electronic de impulsuri / Contor de impulsuri

Descriere detaliată

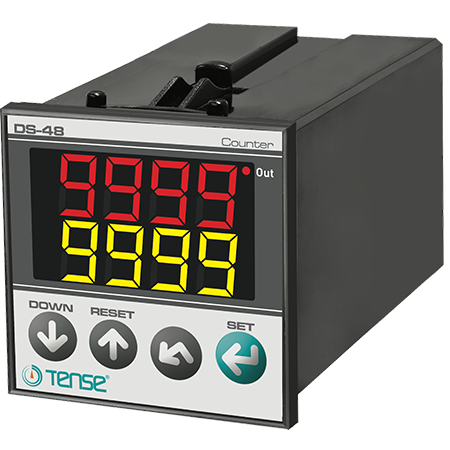

Contor de impulsuri pentru panoul DS-48

(2x afișaj cu 4 cifre: 1x contor, 1x valoare țintă)

Specificații generale ale contorului de impulsuri DS-48:

2x afișaj cu 4 cifre, 1x valoare presetată,

1x releu de ieșire OUT,

ceas/contor coborâre

Numără semnalele de la întrerupătoare mecanice, senzori de proximitate inductivi PNP/NPN și intrări de encoder incremental.

Protecție prin parolă.

Frecvență de intrare selectabilă: 20, 50, 2500, 7500 Hz

Constantă de calibrare: 0,001.....9,999

Punct zecimal selectabil: 0, 0.0, 0.00, 0.000

7 funcții de intrare / 9 funcții de ieșire:

- Numărătoare,

- numărătoare inversă,

- adunare/ numărare de la două intrări simultan,

- pauză de numărare/ numărătoare controlată de a doua intrare,

- negarea intrării controlată de a doua intrare,

- adunare/subtragere de pe muchia ascendentă / muchia descendentă / ambele muchii simultan,

- adunare pe muchia ascendentă / scădere pe muchia descendentă / negarea funcției cu a doua intrare

"OFFSET" reglabil al valorii calculate

Ieșire releu: se pornește când se atinge valoarea și se menține până la RESET sau impuls în intervalul de 0,1.....999,9 secunde

Reține valoarea numărului de impulsuri și starea releului de ieșire în timpul ultimei pene de curent și poate fi resetat după prima pornire.

RESET prin butonul de pe panoul frontal sau prin semnal pe borna RESET (12).

Memorie EEPROM pentru stocarea setărilor.

Note de instalare:

Utilizați cablu de semnal ecranat și torsadat și împământați ecranul. Țineți toate cablurile de semnal departe de întrerupătoare, sarcini inductive, dispozitive/cabluri care emit zgomot electric și cabluri de alimentare.

Evitați influențele mediului, cum ar fi umiditatea, vibrațiile, murdăria și temperaturile ridicate/scăzute.

Utilizați o siguranță (F250mA 250VAC) la intrarea de rețea/alimentare a echipamentului.

Utilizați un cablu adecvat pentru alimentarea cu energie electrică. Respectați reglementările de siguranță în timpul instalării.

Înainte de encoder, utilizați de preferință opțiunea (Inpt = Phs1), selectați (Frequency = 20) pentru numărarea impulsurilor comutatorului mecanic ON-OFF,

selectați frecvența minimă de intrare optimă care se potrivește aplicației dumneavoastră.

Pentru Inpt = 1u2u, 1u2d, Phs2; frecvența semnalului de intrare nu trebuie să fie mai mare de ½ din frecvența de intrare selectată dacă sunt utilizate ambele intrări.

Pre Inpt = Phs4; frecvența semnalului de intrare nu trebuie să fie mai mare de 1/4 din frecvența de intrare selectată dacă sunt utilizate ambele intrări.

Parametrii tehnici:

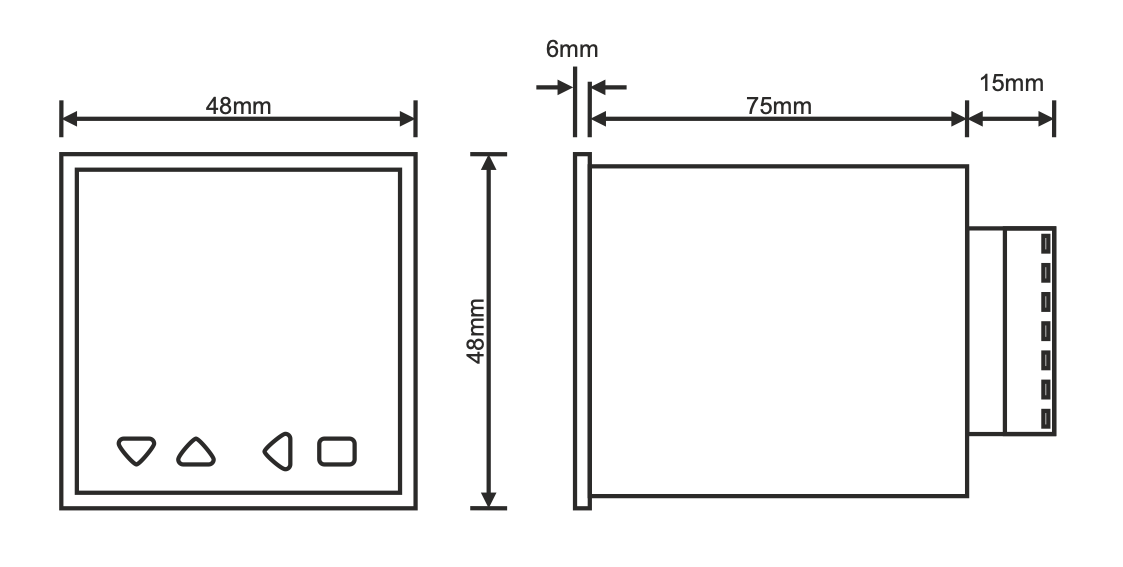

Dimensiuni / deschidere: 48x48x96 mm / 44x44 mm

Afișaj: afișaj LED cu 2x4 cifre și 7 segmente.

Număr de intrări: 2 x (Max: 7500 Hz, 5-30 V)

Tip intrare: comutator mecanic, senzor inductiv PNP/NPN, ieșire encoder NPN/PNP/totem-polar

Frecvențe de intrare: 20, 50, 2500, 7500 Hz.

Selectarea senzorului NPN.

Intrarea de resetare este întotdeauna PNP.

Nu se conectează "npn select" înaintea senzorilor totem sau PNP.

Semnal de resetare: borna (12), minim 10 ms, semnal + (numai PNP) (5.....30 V)

Tensiune de alimentare: 100...240 V CA, 50-60 Hz.

Consum de energie: < 8 VA

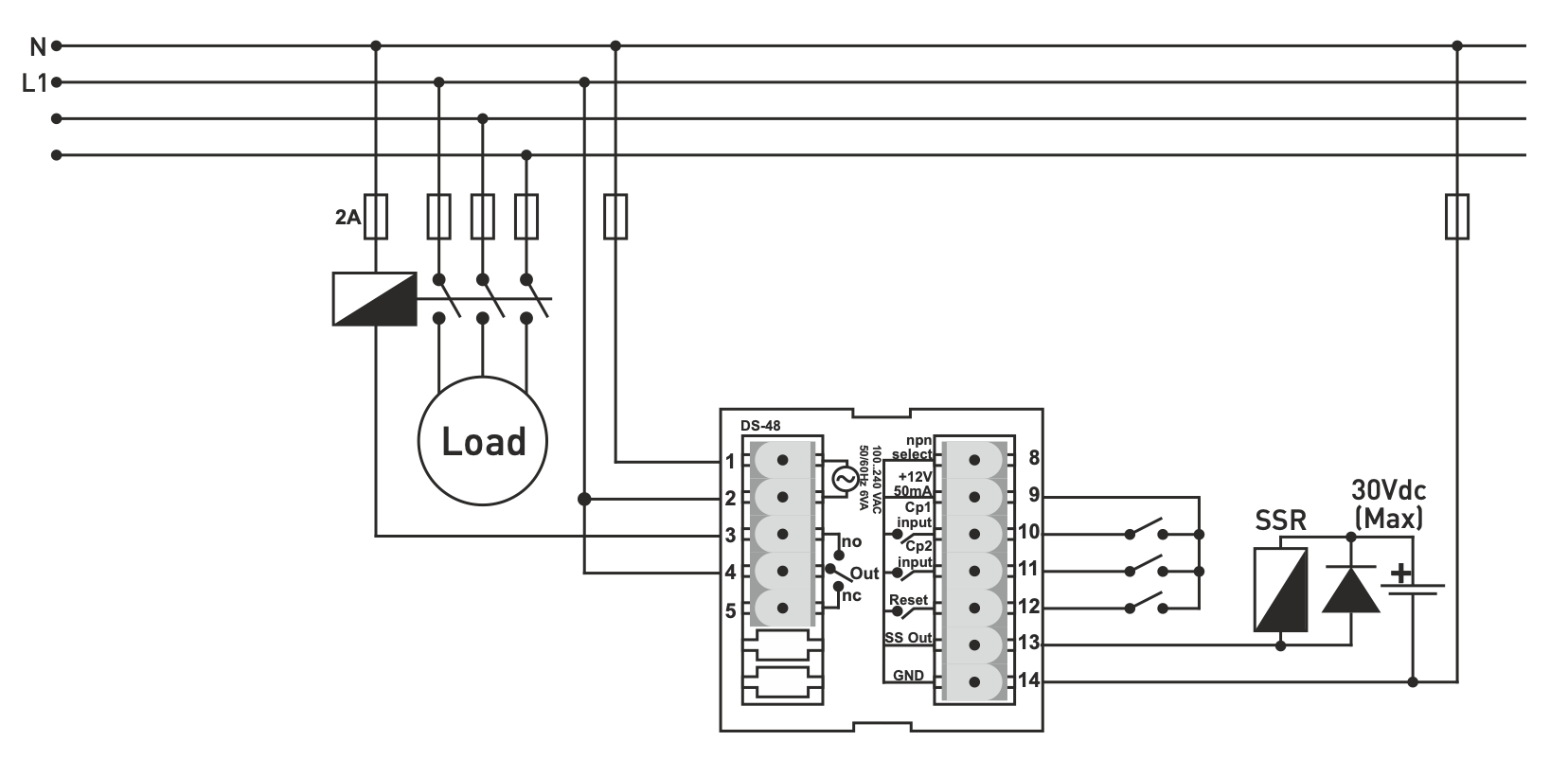

Ieșire (OUT):

1x releu SPDT 250VAC, 2A, sarcină rezistivă, bornele 4=COM, 3=NO, 5=NC,

1x control SSR - NPN, 30V, max 100mA, terminalul 13=SSout, 14=GND

Alimentarea senzorului: terminal (9) 12 VDC, 50 mA (max.), nereglementat

Temperatura de conversie: -20°C ... +55°C
