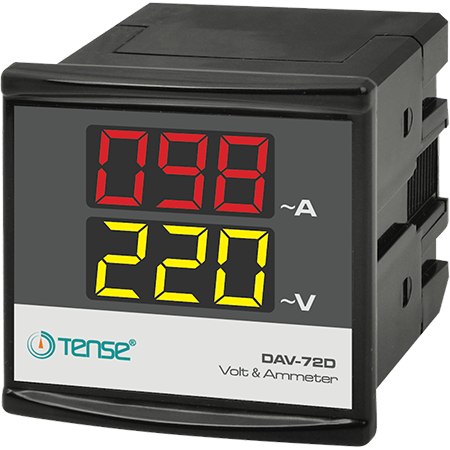

DAV-72D ampermetru și voltmetru digital pentru montare pe panou pentru AC 100 amperi, 150V
Nu s-a încărcat disponibilitatea ridicării
|
Multimetru digital panou 72x72 mm (ampermetru-voltmetru electronic) monofazat, fabricat de TENSE, include transformator de curent.
DAV-72D este o combinație digitală voltmetru-ampermetru, proiectată pentru monitorizare continuă:
Tensiunea AC între faza și conductorul neutru, și curentul de sarcină (AC) absorbit, măsurat de un transformator de curent extern (CT). Instrumentul este utilizat în tablourile electrice, în producție, în distribuție și în sistemele de monitorizare a puterii.
Principiul de funcționare și utilizare
Instrumentul se conectează la conductorul de fază și neutru care urmează să fie măsurat prin intermediul terminalelor - acest lucru permite măsurarea tensiunii. Curentul absorbit este măsurat cu ajutorul unui transformator de curent extern CT-120, care este inclus în livrare. Cablurile înfășurării secundare a transformatorului de curent sunt conectate la bornele K și L de pe partea din spate a instrumentului. Atunci când este conectată alimentarea, afișajul arată: Tensiunea fazei actuale (în volți), curentul de sarcină (în amperi). Instalare și configurare
Instalați dispozitivul pe panoul frontal (montare pe panou), dimensiunile decupajului sunt de 68 × 68 mm. Conectați CT-120 în conformitate cu diagrama: firul de sarcină este tras prin transformator, iar ieșirea acestuia este conectată la K și L. Atunci când este conectată alimentarea, dispozitivul afișează automat valorile curentului și tensiunii. (Nu utilizați transformatoare de curent de alte tipuri sau producători - valorile sunt calibrate în fabrică special pentru CT-120)
Specificații tehnice
Tensiune de funcționare: 140 până la 270 V curent alternativ (AC) Frecvența rețelei: 50/60 Hz Intervalul de tensiune afișat: de la 5 V la 300 V CA Domeniul curentului măsurat: de la 1 A la 100 A (prin transformatorul CT-120) Precizia măsurării: Tensiune: ±1 % curent: ±3 % Afișaj: 2 linii, 3 cifre, înălțimea caracterelor - 14 mm Măsurarea curentului: prin CT-120, conectat la bornele K și L Putere: mai puțin de 6 VA Temperatura de funcționare: de la -20 °C la +55 °C Altitudinea de instalare: până la 2000 m deasupra nivelului mării Conexiune: terminale plug-in Secțiunea cablului: până la 1,5 mm² Montare: panou, partea frontală Greutate: până la 220 g |
