Indicator digital de curent trifazat Ampermetru de panou trifazat încorporat

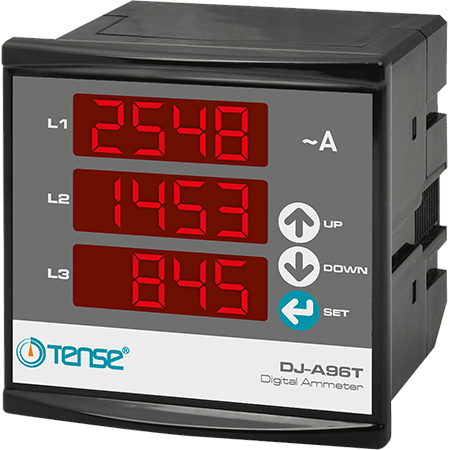

DJ-A96T - Ampermetru digital trifazat de panou

Ampermetrul digital trifazat DJ-A96T este proiectat pentru monitorizarea precisă a curentului în sistemele trifazate. Acesta poate afișa sarcina instantanee pe fiecare fază L1, L2, L3 folosind transformatoare de curent externe (CT). Dispozitivul oferă un afișaj clar, o configurare simplă și o funcționare fiabilă.

Caracteristici principale

• Măsurarea curentului în sistemele trifazate

• Citire separată pentru fazele L1, L2, L3

• Măsurare cu transformatoare de curent externe

• Reglare ușoară a raportului CT

• Afișaj mare și lizibil - 3×4 cifre, înălțime 14 mm

• Design compact al panoului

Parametrii tehnici ai ampermetrului

• Tensiune de alimentare: 230 V AC

• Consumul dispozitivului: < 4 VA

• Interval de măsurare a curentului: 0,1...5,5 A

• Intervalul CT acceptat: 5/5 A până la 5000/5 A

• Precizia măsurării: ±2%

• Afișaj: LED, 3×4 cifre, înălțime 14 mm

• Dimensiuni: 97,2 × 97,2 mm

• Dimensiune decupaj: 91 × 91 mm

• Adâncime: 45 mm

• Pachetul nu include transformatoare de curent (pot fi achiziționate separat)

Principiul de funcționare și setările

1. Conectați dispozitivul în conformitate cu schema de cablare.

2. Conectați transformatoarele de curent în funcție de curentul preconizat în sistem (conversie xxxx/5 A).

3. Conectați cablurile CT la bornele "kx" și "lx". Ieșirea CT nu trebuie să depășească 5 A.

4. După conectarea sursei de alimentare, mențineți apăsat butonul "Menu" timp de 2 secunde.

5. Utilizați butoanele sus/jos pentru a regla conversia CT-urilor utilizate.

6. Salvați setările prin apăsarea prelungită a butonului "Menu".

7. Când sarcina este conectată, ampermetrul începe să măsoare și să afișeze curentul.

Notă: Transformatoarele de curent trebuie să fie întotdeauna împământate din motive de siguranță.

Caracteristici tehnice ale releului de ieșire cu stare solidă

(De data aceasta, parametrii enumerați corespund SSR-ului - dacă acesta trebuie să fie separat, îl pot împărți).

• Tipul de releu: cu stare solidă

• Tensiune de comandă (intrare): 3...32 V DC

• Tensiune de comutare: 24...480 V AC (nu este adecvată pentru motoare)

• Cădere de tensiune de comutare: < 3 V

• Curent de declanșare: 5 mA

• Tensiunea bobinei: 3...32 V DC

• Curent maxim de comutare: 25 A

• Rezistența izolației: 2500 V AC

• Metoda de comutare: conectare atunci când curentul trece de zero-cross
