Releu de monitorizare trifazat cu control PTC declanșare fază/asimetrie/secvență

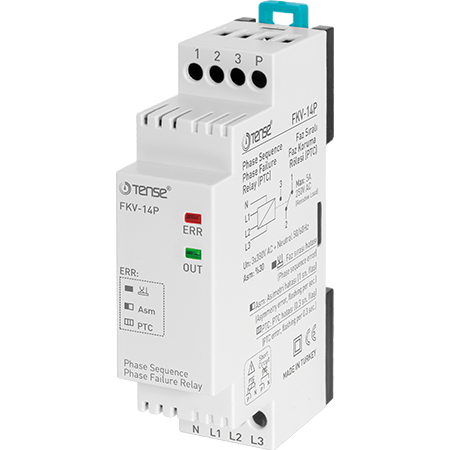

Releu trifazat pentru controlul fazelor cu protecție la declanșare și control al temperaturii înfășurării, TENSE - FKV-14P

Descrierea produsului

Releul trifazat pentru controlul fazelor FKV-14P este proiectat pentru a proteja motoarele și echipamentele electrice trifazate împotriva defecțiunilor critice din rețeaua de alimentare. Acesta oferă un control cuprinzător al prezenței fazelor, defecțiunii fazelor, bruiajului fazelor, asimetriei (fix 40%), secvenței de fază și temperaturii excesive a înfășurării motorului. Echipat cu un conductor neutru și proiectat pentru montare pe șină DIN.

Funcții principale

• Verifică prezența tuturor celor trei faze

• Protecție împotriva defecțiunilor fazelor

• Detectarea blocării fazelor (îndoire)

• Controlul asimetriei tensiunii fixe 40%

• Protecție împotriva secvenței incorecte a fazelor

• Controlul temperaturii înfășurării motorului

• Indicarea optică a stării (LED OUT)

• Restabilirea automată a funcționării atunci când parametrii revin în intervalul permis

Principiul de funcționare

• Funcționare normală: dacă toate cele trei tensiuni de rețea sunt prezente, secvența fazelor este corectă și temperatura înfășurării nu depășește limitele, releul pornește (contactele 15-18 sunt închise) și LED-ul OUT se aprinde.

• Eroare de tensiune sau asimetrie: dacă tensiunea oricărei faze deviază cu mai mult de 40%, contactele 15-18 se deschid și contactele 15-16 se energizează; LED-ul OUT este stins.

• Eroare de secvență a fazelor: releul răspunde prin deschiderea contactelor și stingerea LED-ului OUT.

• Temperatura înfășurării depășită: releul deconectează ieșirea până când temperatura revine în limitele admise.

• Restabilirea funcționării: Releul revine automat la starea de funcționare după ce parametrii au fost normalizați.

Specificații tehnice

• Tipul dispozitivului: Releu de monitorizare a fazelor

• Număr de faze: 3 + N

• Asimetrie: 40% (fixă)

• Protecția termică a înfășurării: Da

• Contacte de ieșire: 15-18 (închise în funcționare), 15-16 (închise în defect)

• Indicație: LED OUT

• Montare: șină DIN

• Producător: TENSE (Turcia)

Avantaje

• Protecție cuprinzătoare a motorului și a cablajului

• Funcționare stabilă datorită asimetriei fixe de 40%

• Instalare ușoară pe șină DIN

• Restabilirea automată a funcționării fără intervenția operatorului

• Protecție fiabilă în condiții industriale dificile

Aplicații tipice

• Motoare electrice trifazate

• Sisteme de pompe industriale

• Compresoare

• Ventilatoare

• Mașini cu sensibilitate la secvența și calitatea tensiunii
