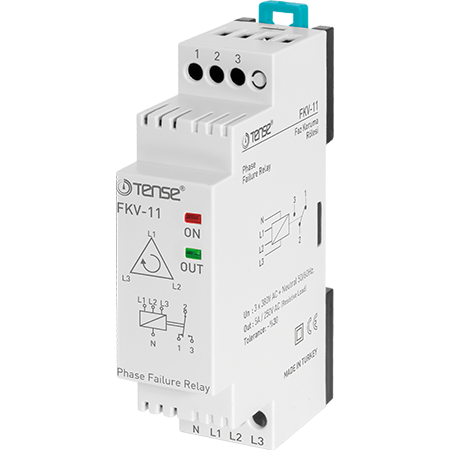

Releu de control al fazelor FKV-11 | TENSE

Releul de control al fazelor FKV-11 este proiectat pentru a proteja echipamentele trifazate împotriva defecțiunilor cheie din rețeaua electrică - în special bruiajul fazelor (inversarea fazelor), defectarea fazelor și asimetria fazelor. Releul asigură funcționarea fiabilă a motoarelor electrice, pompelor, compresoarelor și a altor echipamente trifazate.

Modelul are o asimetrie fixă de 30% și este proiectat pentru instalare pe o singură șină DIN.

Modul de funcționare al releului FKV-11 (algoritm de funcționare)

Funcționare normală

• Toate cele trei tensiuni de fază sunt prezente.

• Fazele sunt conectate în ordinea corectă.

• Tensiunea este în intervalul permis.

• Contactele 2-3 sunt comutate, LED OUT → ieșire activă.

Asimetrie sau abatere de tensiune

• Dacă tensiunea unei faze se modifică cu mai mult de 30% sau dacă suma modificărilor valorii multidirecționale depășește această limită:

  • LED-ul ASM (indicație de asimetrie) se aprinde,

  • contactele 2-3 se deconectează,

  • contactele 1-2 se conectează,

  • LED-ul OUT se stinge.

Revenirea la normal

• Dacă tensiunea revine în intervalul permis,

• releul va reactiva ieșirea și contactele vor reveni la 2-3 închise.

Caracteristici și beneficii principale

• Protecție împotriva:

  • Defecțiune de fază,

  • secvență incorectă a fazelor,

  • asimetrie de fază (fix 30%).

• Indicație vizuală a stării prin LED (OUT / ASM).

• Răspuns rapid la defecțiunile rețelei.

• Design compact - doar 22,5 mm lățime.

• Montare simplă pe șină DIN.

Parametrii tehnici

Dimensiuni

• Lungime: 85 mm

• Înălțime: 77,6 mm

• Lățime: 22,5 mm
