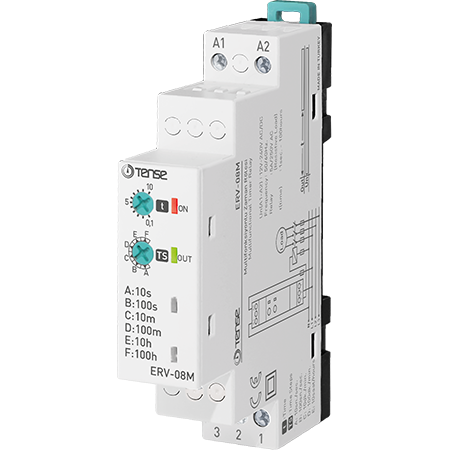

Descriere detaliată - Releu temporizat ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

Releul de temporizare ERV-08M este un releu de temporizare universal conceput pentru a controla pornirea întârziată după aplicarea tensiunii de alimentare. Acesta oferă o gamă largă de timp de la 0,1 secunde la 100 de ore, alimentare universală de 12-230 V AC/DC, operare simplă și montare pe șină DIN.

Este potrivit pentru aplicații de automatizare, controlând ventilatoare, motoare, iluminat, contactoare și alte aparate care necesită pornire întârziată.

Caracteristici principale

• Funcție de pornire întârziată a contactului NO atunci când este aplicată tensiune

• Interval de timp larg: 0,1 s - 100 h

• Sursă de alimentare universală: 12-230 V AC/DC (4 VA)

• 1× contact de comutare SPDT ( NO/NC), 5A/250VAC

• Două indicatori LED:

  • ON (roșu) - alimentare prezentă

  • OUT (verde) - starea releului de ieșire

• Setarea timpului prin două potențiometre rotative

• Montare pe șină DIN 35 mm

• Protecție IP20

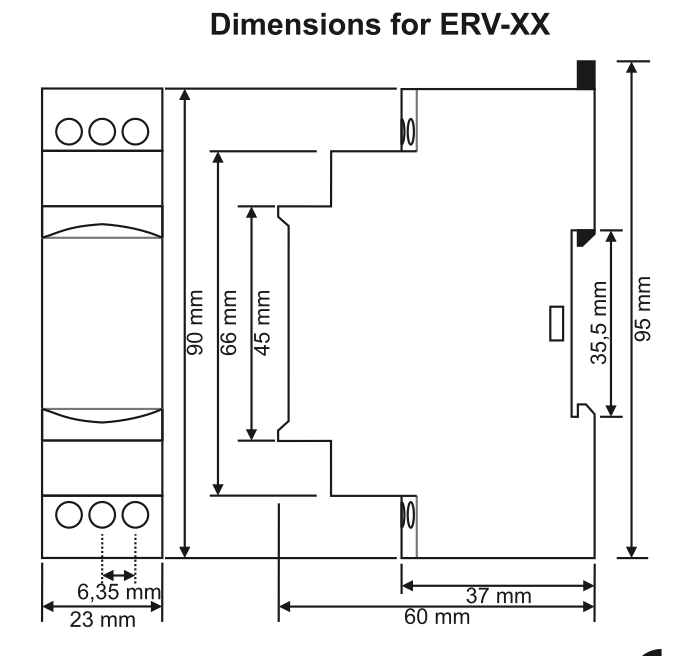

• Dimensiuni compacte: 91 × 18 × 65 mm

Comenzi și funcții

Indicație LED

• ON (roșu) - releul este alimentat

• OUT (verde, aprins permanent) - releul de ieșire este alimentat (contact 2-3 conectat)

• OUT (verde, intermitent) - numărătoarea inversă până la comutare este în desfășurare

Setarea timpului

Releul de timp vă permite să creați o întârziere precisă utilizând două potențiometre:

1. Potențiometru "t" (0,1 până la 10)
   - reglare fină în % din intervalul total
   - 0,1 = 1%, 10 = 100%

2. Potențiometrul "TS" - selectarea intervalului:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

Modificarea timpului este activată la următoarea conectare la rețea.

Funcția de comutare

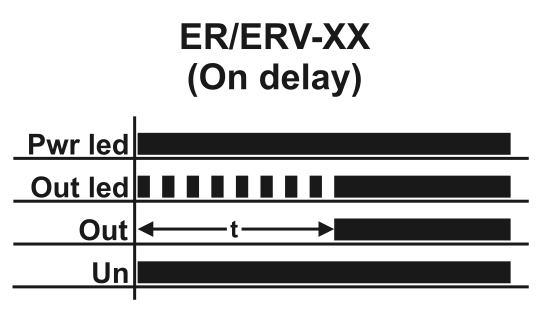

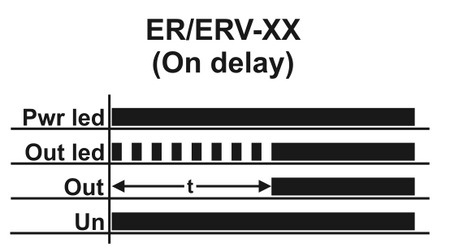

1) ON Delay - pornire întârziată (terminale 2-3, NO)

• Când este conectată alimentarea , începe numărătoarea inversă a timpului setat

• După ce timpul a trecut, releul de ieșire (RLY) este activat - contactul 2-3 (NO → COM) este pornit

2) Întârzierea la oprire prin contactul NC (bornele 2-1)

• Contactul 2-1 (NC) este comutat chiar și fără alimentare

• Când este conectată alimentarea, începe numărătoarea inversă

• După expirarea timpului, contactele 1-2 se vor deschide

Utilizarea

Releul temporizator ERV-08M este utilizat pentru aplicații în care este necesară o pornire întârziată după apariția unui eveniment:

• Ventilatorul pornește numai după ce lumina este aprinsă (toaletă, baie)

• Iluminatul în garaj sau hol după deschiderea ușii

• Pornirea treptată a motoarelor

• Comutarea întârziată a contactoarelor

• Comutarea secvențială a mai multor circuite

• Pornirea întârziată a aparatelor

Numărătoarea timpului începe de fiecare dată când este aplicată energie la releu.
