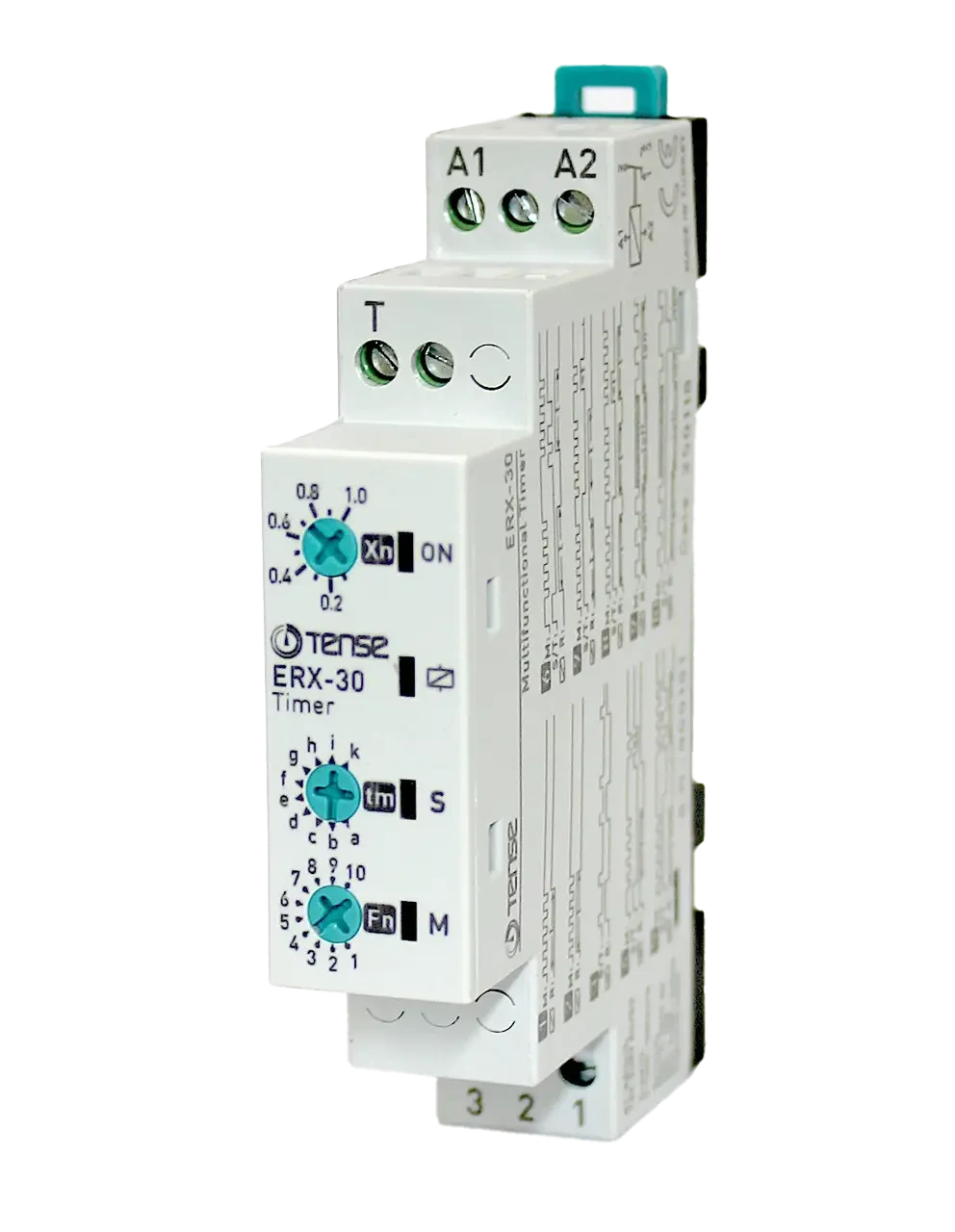

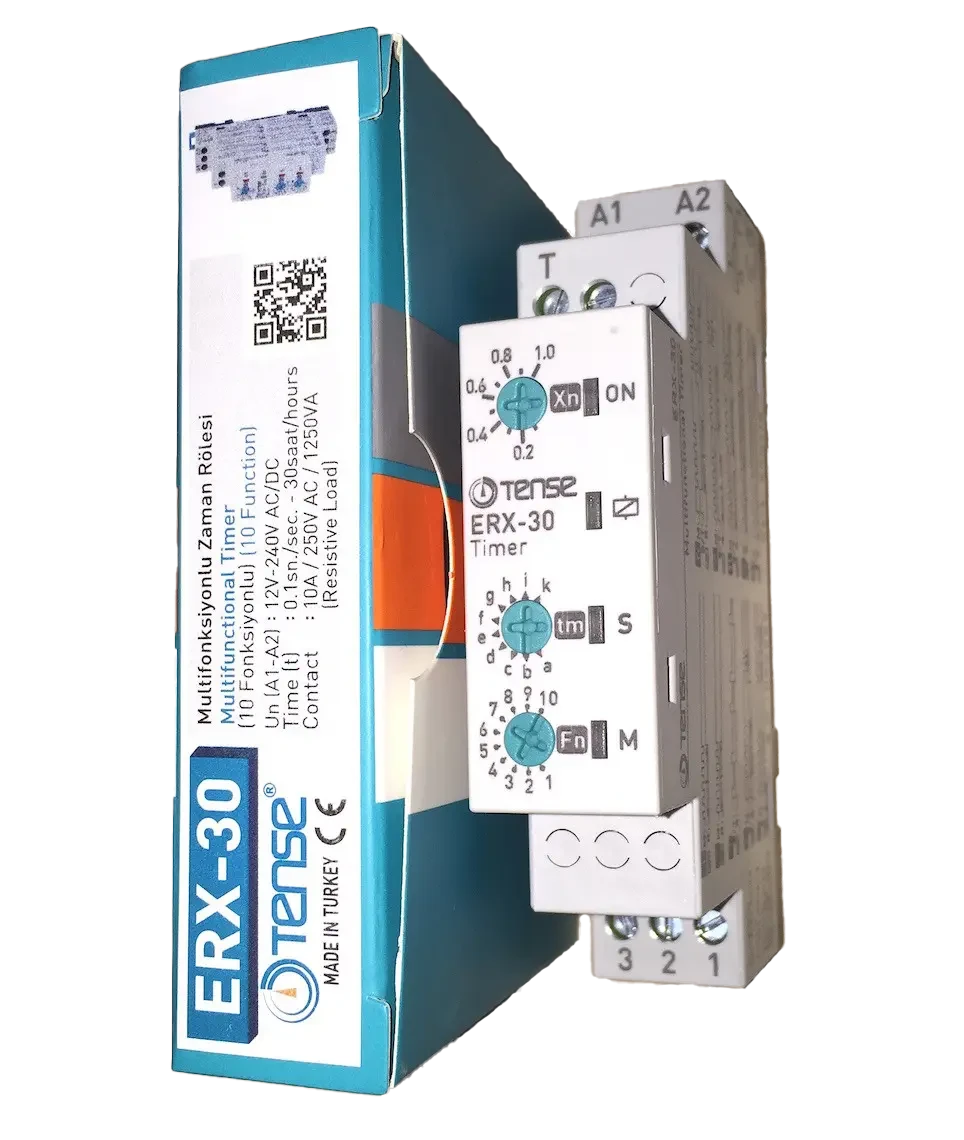

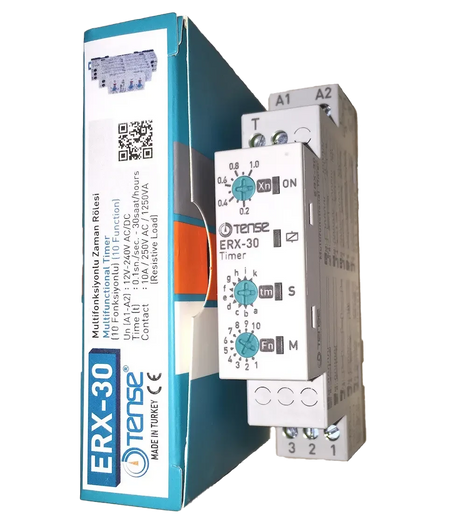

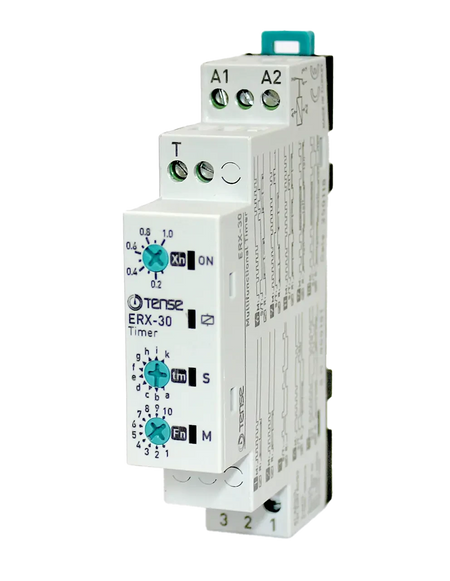

Releu de timp multifuncțional ERX-30 (10 funcții) - 12...240 V AC/DC, 1 contact de comutare

Descrierea produsului

Releul de timp multifuncțional ERX-30 este un element de control universal pentru întârzierea, comutarea, controlul impulsurilor și procesele periodice în automatizare. Acesta oferă până la 10 funcții de temporizare pentru a acoperi majoritatea sarcinilor în aplicații industriale și casnice.

Este potrivit pentru:

• sisteme de automatizare în producție (prăjirea cafelei/ semințelor, linii de ambalare, procese termice),

• controlul ventilației (toalete, băi), încălzire, aer condiționat,

• iluminat (scări, indicatoare, vitrine),

• sincronizarea proceselor la mașinile de spălat și la aparatele electrocasnice,

• deschiderea/închiderea ferestrelor, clapetele, aerul condiționat,

• controlul motoarelor și al acționărilor mici.

Principalul avantaj este sursa de alimentare universală 12-240 VAC/DC, care permite releului să înlocuiască mai multe tipuri diferite într-un singur dispozitiv.

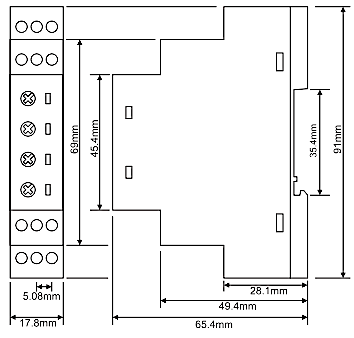

Montarea este pentru șină DIN standard de 35 mm.

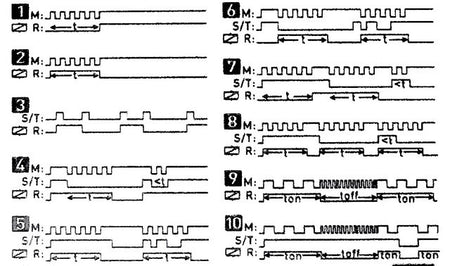

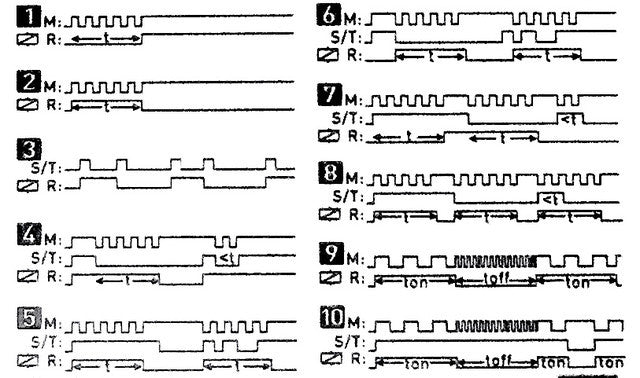

Funcții de timp încorporate (10 funcții)

Releul suportă următoarele moduri, utilizabile pe tensiuni de 12 / 24 / 48 / 110 / 230 V AC/DC:

1. Releu bistabil

2. Pornire întârziată (Delay ON)

3. Retur întârziat (Delay OFF)

4. Flasher - pornire cu pauză

5. Pornire întârziată după comutare + revenire întârziată (combinație de întârziere ON/OFF)

6. Flasher - pornire cu impuls

7. Pornire întârziată după comutare și revenire întârziată după comutare (ON/OFF DELAY)

8. Generator de impulsuri

9. Puls unic după deconectarea intrării de comandă (Single Shot - front descendent)

10. Puls unic după comutarea intrării de comandă (Single Shot - front crescător)

Aplicații practice

Releul poate fi utilizat în multe aplicații, de exemplu:

• controlul ventilatoarelor în gospodării (toaletă, baie),

• controlul iluminării scărilor,

• pornirea încălzirii sau a ventilației în intervale de timp,

• comanda ciclică a panourilor luminoase publicitare,

• sărituri de contact (debounce) pentru semnalele de control,

• controlul proceselor în industria alimentară (gătitul cărnii, prăjirea),

• controlul pompelor, motoarelor și acționărilor,

• deschiderea/închiderea automată a ferestrelor, amortizoarelor, supapelor,

• controlul aparatelor și al liniilor de producție.

Avantajele echipamentului

• Sursă de alimentare universală: 12-240 V AC/DC

• Până la 10 moduri de funcționare

• 1 contact de comutare

• Potrivit pentru aplicații industriale și casnice

• Montare ușoară pe șină DIN

• Înlocuiește complet multe dintre modelele mai scumpe de pe piață

• Funcționare fiabilă și compatibilitate largă

Înlocuire pentru analogi mai scumpi

Releul multifuncțional ERX-30 poate înlocui complet aceste modele:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
