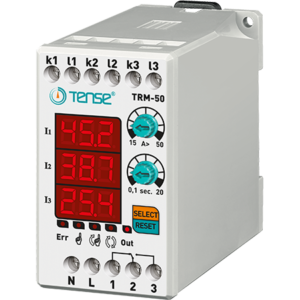

Releu digital de supracurent cu afișaj LED 3×3 cifre TRM-50

Releu de monitorizare/limitare a sarcinii, trifazat, interval 15-50 A, producător TENSE (Turcia)

Releul digital de suprasarcină TRM-50 este proiectat pentru a proteja sarcinile de deteriorarea cauzată de curenți mari, permițând în același timp controlul funcționării.

• 15-50 A (valoare de suprasarcină reglabilă)
• 50 % asimetrie fixă a curentului
• Timp reglabil de întârziere a defectului
• Mod de funcționare reglabil (automat, semiautomat, manual)
• Când cumpărați un releu de curent TENSE, primiți un dispozitiv gata de funcționare - transformatoarele de curent sunt incluse.

Utilizarea dispozitivului și principiul de funcționare

1. Conectați dispozitivul în conformitate cu schema de cablare anexată.
2. După ce cablajul este complet, conectați sursa de alimentare. După pornire, afișajul va afișa valorile setate timp de 5 secunde.
3. Utilizați controlerul "A>" pentru a seta valoarea suprasarcinii. Valoarea setată este afișată pe afișajul din stânga.
4. Utilizați controlerul "t" pentru a seta timpul de întârziere. Valoarea setată este de asemenea afișată pe afișajul din stânga.

Când dispozitivul este pornit:

• Releul pornește, contactul de ieșire comută la borna 3 și indicatorul OUT se aprinde.
• Dacă curentul depășește valoarea de suprasarcină setată (A>), dispozitivul numără timpul de întârziere și indicatorul ERR se aprinde.
• La expirarea timpului, releul se declanșează, contactul comută la borna 1 și indicatorul OUT se stinge.

Releul electronic de curent din seria TRM-50 este conceput pentru a deconecta automat consumatorii atunci când sunt depășiți curenții maxim admisibili. Acesta are un interval de declanșare programabil, timp de declanșare și setări de declanșare inversă. Există 3 moduri de revenire la starea de "funcționare" - MANUAL, SEMI-AUTO, AUTO.

Moduri de resetare

• Mod manual: Pentru a reseta dispozitivul după suprasarcină, apăsați butonul Reset. LED-ul corespunzător se va aprinde.
• Mod semiautomat: Permite dispozitivului să reseteze automat sistemul de trei ori atunci când apare o suprasarcină și apoi așteaptă o resetare manuală la următoarea eroare. LED-ul corespunzător se va aprinde.
• Mod automat: Dispozitivul permite sistemului să se reseteze automat de fiecare dată când apare o eroare de suprasarcină. LED-ul corespunzător se va aprinde.

Notă: Pentru a schimba modul, țineți apăsat butonul SELECT timp de 10 secunde. Când modul este schimbat, LED-ul corespunzător se va aprinde.

Asimetrie curent 50% (fixă)

Dacă diferența dintre cel mai mare și cel mai mic curent din faze depășește 50%, dispozitivul va intra în modul eroare de asimetrie în 2 secunde (previne deteriorarea sistemului atunci când se pierde o fază).

Când apare o eroare de asimetrie:

• Grupul de afișaje ale celor două faze care au cauzat eroarea va clipi și indicatorul ERR se va aprinde.
• Este necesară o resetare manuală pentru a ieși din modul de eroare de asimetrie.

Parametrii tehnici

• Tensiune de funcționare: 150-260 VAC
• Frecvența de funcționare: 50/60 Hz
• Consum de energie: <6 VA
• Temperatura de funcționare: -20 °C ... +55 °C
• Afișaj: 3 × 3 cifre, 5 LED-uri
• Valoare suprasarcină (A>): 15-50 A
• Timp de întârziere: 0,1-20 s
• Tip conexiune: conexiune cu clemă
• Contacte: 5 A / 250 V AC (sarcină activă)
• Diametrul cablului: 2,5 mm²
• Greutate: max. 250 g
• Montare: pe șină DIN
• Altitudine maximă: <2000 m

Notă: TRM-50, TRM-100, TRM-200 și TRM-300 pot fi utilizate numai cu transformatoarele de curent incluse în livrare.
TRM-400 poate fi utilizat cu transformatorul de curent 400/5 furnizat cu TRM-400.
