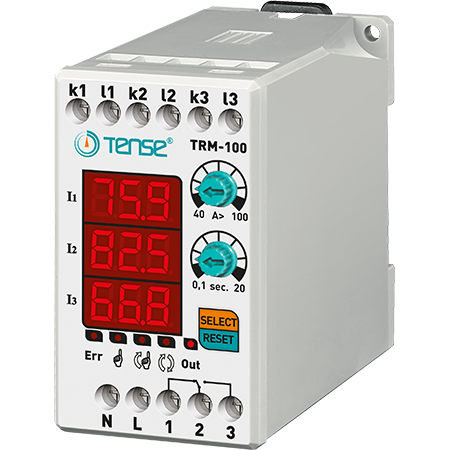

Releu digital de supracurent cu afișaj LED cu 3×3 cifre TRM-100

Releu de curent trifazat pentru controlul/limitarea curentului de sarcină în intervalul 40-100 A, producător TENSE (Turcia)

Releele digitale de supracurent TRM-100 sunt concepute pentru a proteja sarcinile de deteriorările cauzate de curenți mari, permițând în același timp controlul funcționării.

- 40-100 A (valoare reglabilă a supracurentului)
- 50% asimetrie fixă a curentului
- Timp reglabil de întârziere a defectului
- Mod de funcționare reglabil (automat, semiautomat, manual)
- Când cumpărați un releu de curent TENSE, primiți un dispozitiv complet gata de funcționare - transformatoare de curent incluse.

Utilizarea dispozitivului și principiul de funcționare

1. Conectați dispozitivul în conformitate cu schema de cablare.
2. Când cablajul este complet, puneți-l sub tensiune. După pornire, afișajul afișează valorile setate timp de 5 secunde.
3. Utilizați controlerul "A>" pentru a seta valoarea supracurentului. Valoarea setată este afișată pe afișajul din stânga.
4. Utilizați controlerul "t" pentru a seta timpul de întârziere. Valoarea setată este de asemenea afișată pe afișajul din stânga.

Când dispozitivul este pornit:
- Releul se activează, contactul de ieșire trece la borna 3 și indicatorul OUT se aprinde.
- Dacă curentul depășește valoarea setată a supracurentului (A>), dispozitivul începe numărătoarea inversă a timpului de întârziere și indicatorul ERR se aprinde.
- După expirarea timpului, releul se oprește, contactul trece la borna 1 și indicatorul OUT se stinge.

Descriere

Releul electronic de curent seria TRM-100 este conceput pentru a deconecta automat aparatele atunci când este depășit curentul maxim admisibil.
Acesta permite setarea curentului de comutare, a timpului de întârziere și a timpului de revenire.
Sunt disponibile trei programe pentru revenirea la modul "de lucru" - MANUAL, SEMI-AUTOMATIC și AUTOMATIC.

Moduri de resetare:

- Mod manual: După un defect de supracurent, dispozitivul trebuie resetat prin apăsarea butonului Reset. În acest mod, LED-ul corespunzător este aprins.
- Mod semiautomat: sistemul se resetează automat de trei ori după un defect de supracurent, apoi așteaptă o resetare manuală la următorul defect. În acest mod, LED-ul corespunzător este aprins.
- Mod automat: Sistemul se resetează automat după fiecare defect de supracurent. În acest mod, LED-ul corespunzător este aprins.

Notă: Pentru a schimba modul, țineți apăsat butonul SELECT timp de 10 secunde. Când modul este schimbat, indicatorul LED corespunzător se aprinde.

Asimetrie 50% (fixă)

Dacă diferența dintre cel mai mare și cel mai mic curent de fază depășește 50%, dispozitivul intră în modul de defect de asimetrie în 2 secunde.
(Acest lucru previne deteriorarea sistemului dacă o fază este pierdută în timpul funcționării motorului).

În timpul unui defect de asimetrie:
- Grupul de afișare al celor două faze care au cauzat defectul va clipi și indicatorul ERR se va aprinde.
- Pentru a ieși din modul defect, dispozitivul trebuie resetat manual.

Parametrii tehnici:

- Tensiune de funcționare: 150-260 VAC.
- Frecvența de funcționare: 50/60 Hz
- Consum de energie: < 6 VA
- Temperatura de funcționare: -20 °C până la +55 °C
- Afișaj: 3x3 cifre, 5 LED-uri
- Setare supracurent (A>): 40-100 A
- Timp de întârziere: 0,1 s - 20 s
- Tip conexiune: terminal
- Contacte: 5 A / 250 V AC (sarcină activă)
- Diametrul firului: 2,5 mm²
- Greutate: max. 250 g
- Montare: pe șină DIN
- Altitudine de funcționare: < 2000 m

Notă: TRM-50, TRM-100, TRM-200 și TRM-300 pot fi utilizate numai cu transformatoarele de curent incluse în livrare.
TRM-400 poate fi utilizat cu transformatorul de curent 400/5 furnizat cu TRM-400.
