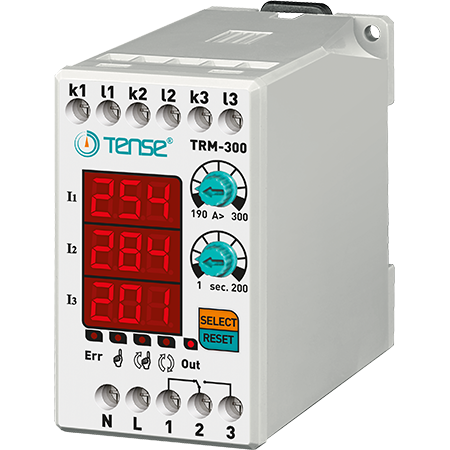

Releu digital de supracurent cu afișaj LED cu 3×3 cifre TRM-300

Releu de curent trifazat pentru controlul/limitarea curentului de sarcină în intervalul 190-300 A, producător TENSE (Turcia)

Releele digitale de supracurent TRM-300 sunt concepute pentru a proteja sarcinile de deteriorarea cauzată de curenți mari, permițând în același timp monitorizarea funcționării.

- 190-300 A (valoare reglabilă a supracurentului)
- 50% asimetrie fixă a curentului
- Timp reglabil de întârziere a erorii
- Mod de funcționare reglabil (automat, semi-automat, manual)
- Când achiziționați un releu de curent marca TENSE, primiți un dispozitiv gata de utilizare - transformatoare de curent incluse.

Utilizarea dispozitivului și principiul de funcționare

1. Conectați dispozitivul în conformitate cu schema de cablare.
2. Când cablarea este completă, aplicați alimentarea. După pornire, afișajul va afișa valorile setate timp de 5 secunde.
3. Utilizați controlerul "A>" pentru a seta valoarea supracurentului. Valoarea setată este afișată pe afișajul din stânga.
4. Utilizați controlerul "t" pentru a seta timpul de întârziere. Valoarea setată este de asemenea afișată pe afișajul din stânga.

Când dispozitivul este pornit:
- Releul va porni, contactul de ieșire va comuta la borna 3 și indicatorul OUT se va aprinde.
- Dacă curentul depășește valoarea de supracurent setată (A>), dispozitivul va începe numărătoarea inversă a timpului de întârziere și indicatorul ERR se va aprinde.
- Când timpul a trecut, releul se va opri, contactul va comuta la borna 1 și indicatorul OUT se va stinge.

Releul electronic de curent seria TRM-300 este conceput pentru a deconecta automat aparatele atunci când este depășit curentul maxim admisibil.
Are un interval de declanșare programabil, posibilitatea de a seta timpul de declanșare și timpul de revenire.
Există 3 programe pentru revenirea la modul "operare" - MANUAL, SEMI-AUTOMATIC, AUTOMATIC.

Moduri de resetare:

- Mod manual: După un defect de supracurent, dispozitivul trebuie resetat prin apăsarea butonului Reset. În acest mod, LED-ul corespunzător este aprins.
- Mod semiautomat: Sistemul se resetează automat de trei ori după un defect de supracurent, apoi așteaptă o resetare manuală la următorul defect. În acest mod, indicatorul LED se aprinde.
- Mod automat: Sistemul se resetează automat după fiecare eroare de supracurent. În acest mod, indicatorul LED este aprins.

Notă: Pentru a schimba modul, țineți apăsat butonul SELECT timp de 10 secunde. Când modul este schimbat, LED-ul corespunzător se aprinde.

Asimetrie 50% (fixă)

Dacă diferența dintre cel mai mare și cel mai mic curent de fază depășește 50%, dispozitivul va intra în modul de eroare de asimetrie în 2 secunde.
(Acest lucru previne deteriorarea sistemului în cazul defectării unei singure faze în timpul funcționării motorului).

În timpul unei erori de asimetrie:
- Grupul de afișare al celor două faze care au cauzat eroarea va clipi și indicatorul ERR se va aprinde.
- Pentru a reveni din modul de eroare de asimetrie, dispozitivul trebuie resetat manual.

Parametrii tehnici:

- Tensiunea de funcționare: 150-260 VAC.
- Frecvența de funcționare: 50/60 Hz
- Consum de energie: < 6 VA
- Temperatura de funcționare: -20 °C până la +55 °C
- Afișaj: 3×3 cifre, 5 LED-uri
- Setare supracurent (A>): 190-300 A
- Timp de întârziere: 1-200 s
- Tip conexiune: conexiune cu clemă
- Contacte: 5 A / 250 V AC (sarcină activă)
- Diametrul firului: 2,5 mm²
- Greutate: max. 250 g
- Montare: pe șină DIN
- Altitudine de funcționare: < 2000 m

Notă: Modelele TRM-50, TRM-100, TRM-200 și TRM-300 pot fi utilizate numai cu transformatoarele de curent furnizate cu dispozitivul.
