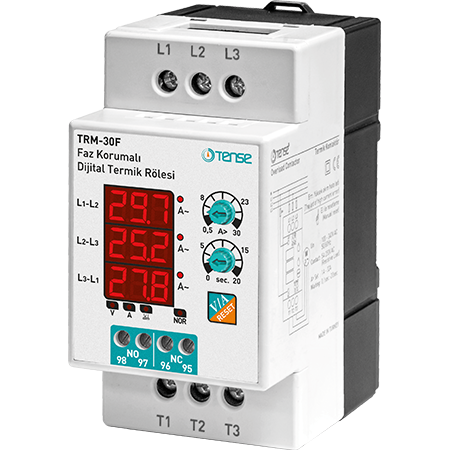

Releu digital de supracurent cu protecție la tensiune și afișaj LED cu 3×3 cifre TRM-30F

Releu de supracurent de monitorizare TRM-30F cu afișaj, trifazat până la 25A

Acesta este conceput pentru a proteja echipamentele sensibile la valorile curentului și tensiunii de funcționare de erorile care pot apărea din cauza:

• suprasarcină de curent (valoare reglabilă a curentului 0,5 ... 30 A)
• asimetrie de curent (50 %, valoare fixă)
• asimetrie de tensiune (30 %, valoare fixă)
• supratensiune și subtensiune (Umin: 265 V, Umax: 440 V, valoare fixă)

Releul digital de suprasarcină de supracurent TRM-30F cu afișaj vă permite să vizualizați curentul din fiecare fază și să protejați motorul sau aparatul împotriva supracurentului, supratensiunii, subcurentului, defectării fazelor și inversării fazelor. Aceste relee digitale de suprasarcină sunt concepute pentru a preveni deteriorarea motorului/încărcării din cauza curenților mari, permițând în același timp monitorizarea pe ecran a curentului care circulă în fiecare fază. De asemenea, acestea sunt capabile să verifice valorile cumulate ale tensiunii între faze.

Datorită celor două relee de ieșire (1x NO, 1x NC) este, de asemenea, posibil să se controleze sau să se deconecteze sarcina atunci când se atinge un punct de referință de supracurent sau să se activeze un contact de semnalizare către sistemul de control. Releele digitale TRM-xx au transformatoare de curent încorporate și un afișaj de 3x3 cifre pentru afișarea curentului.

Aplicație și principiu de funcționare

1. Conectați dispozitivul în conformitate cu schema de conectare. Conexiunile incorecte pot deteriora dispozitivul.
2. Setați supracurentul dispozitivului utilizând comanda ">A" în funcție de curentul de funcționare al sarcinii pe care o veți verifica.
3. Când alimentarea este conectată, valoarea supracurentului setat va apărea pe afișajul superior și timpul de așteptare a erorii pe afișajul central în prima secundă.
4. Valorile reale ale curenților din faze vor fi afișate după o secundă de funcționare, iar LED-ul de indicare se va aprinde.
5. La apăsarea butonului "V/A/RESET", sunt afișate valorile tensiunii combinate dintre faze.

Drivere

• "A>" - setarea suprasarcinii admisibile; valoarea este afișată pe afișajul superior.
• "sec." - setarea timpului de așteptare a defectului de supracurent; valoarea este afișată pe afișajul din mijloc.

Starea contactului

• NO 95-96, NC 97-98:

• Dispozitiv fără tensiune sau în stare de defect: NO deschis, NC închis.
• Dispozitiv energizat și fără defect: NO deschis, NC deschis.

LED de indicație

• LED "V" - se aprinde în caz de supratensiune/subtensiune sau eroare de asimetrie a tensiunii.
• LED "A" - se aprinde în cazul curentului ridicat sau al erorii de asimetrie a curentului.
• LED "XI" - se aprinde atunci când secvența fazelor este incorectă.
• LED "NOR" - se aprinde atunci când dispozitivul este alimentat și sistemul nu prezintă erori.

Funcția butonului "V/A/RESET

• Reset: apăsarea timp de 3 secunde șterge eroarea, LED-ul "A" se stinge, contactul NO se activează, contactul NC se deschide.
• V/A: o apăsare scurtă comută afișajul între valorile de curent și tensiune.

Protecția și principiul de funcționare

1. Protecție la supracurent (0,5-30 A):

• Intrarea în starea de defect: la depășirea supracurentului setat, timpul setat este așteptat. Afișajul fazelor clipește, LED "A" este aprins, NO deschis, NC închis, LED NOR stins.
• Ieșirea din starea de eroare: curent sub valoarea setată, apăsați resetarea timp de 3 secunde.

2. Protecție împotriva asimetriei curentului:

• Intrare: diferență de curent între faze >50%, așteptați 3 secunde, afișajul clipește, LED "A" aprins.
• Ieșire: diferență <50%, apăsați resetarea timp de 3 secunde.

3. Protecție la supratensiune (U>440 V):

• Intrare: tensiune >440 V, așteptați 3 secunde, afișajul clipește, LED "V" iluminat.
• Ieșire: tensiune <435 V timp de 3 secunde.

4. Protecție la subtensiune (U<265 V):

• Intrare: tensiune <265 V, așteaptă 3 secunde, afișajul clipește, LED-ul "V" se aprinde.
• Ieșire: tensiune >270 V timp de 3 secunde.

5. 5. Protecție împotriva asimetriei tensiunii:

• Intrare: diferență de tensiune >30%, așteaptă 3 secunde, afișajul clipește, LED-ul "V" se aprinde.
• Ieșire: diferență <30% timp de 3 secunde.

6. Protecție împotriva secvenței fazelor:

• Conectarea incorectă a fazelor va aprinde LED-ul "XI".

Calcularea asimetriei curentului

Instrumentul calculează asimetria conform formulei:

Exemplu: ((25 - 15) / 25) × 100 = 40% asimetrie de curent.

Specificații tehnice

• Tensiune de alimentare: tensiune măsurată 3f 3x400 VAC
• Tensiune de funcționare (Un): 3x380 VAC 50/60 Hz, putere proprie <10 VA
• Supracurent reglabil (suprasarcină): 0,5-30 A
• Timp de așteptare pentru defecțiune (t): 0-20 s
• Afișaj: 3x3 cifre, 9 mm înălțime, 7 LED-uri de indicare
• Supratensiune: 440 V (L-L)
• Subtensiune: 265 V (L-L)
• Asimetrie tensiune: 30%
• Asimetrie curent: 50%
• Timp de așteptare pentru eroare de asimetrie: 3 s
• 2x relee de ieșire (1x NO, 1x NC): 3 A / 250 V AC (sarcină rezistivă)
• Tip conexiune: terminale cu șurub
• Secțiunea cablului: 2,5 mm² (contacte releu) / 6 mm² (sarcini de intrare și ieșire pentru măsurare)
• Greutate: max. 380 g
• Montare: pe șină DIN
• Temperatura de funcționare: -20°C ... +55°C
• Altitudine de funcționare: <2000 m
