Releu trifazat de monitorizare/protecție pentru controlul defecțiunii fazelor/asimtului/supratensiunii

Releele de protecție a fazelor sunt concepute pentru a proteja echipamentele cu valori precise ale tensiunii de funcționare și funcții de inversare a fazelor de defecțiunile care pot apărea din cauza tensiunii de linie și a temperaturii motorului.

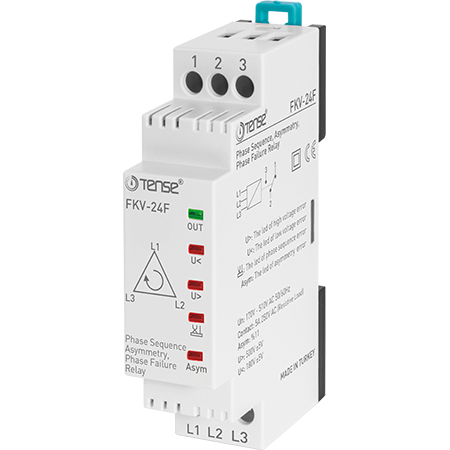

FKV-24F are o asimetrie constantă de 11%. Acesta poate funcționa la tensiuni de la 180 la 500 V c.a.

Asimetria înseamnă diferența dintre valorile tensiunii. În special pentru sarcinile trifazate, cum ar fi motoarele, bobina de înaltă tensiune consumă curent mare, iar bobina de joasă tensiune consumă tensiune mică. Prin urmare, acestea funcționează dezechilibrat, iar bobinele se deteriorează în timp.

Când dispozitivul este pornit, contactele contactorului 1 (NC) și 2 (COM) sunt închise, iar contactele 2 (COM) și 3 (NO) sunt deschise. Atunci când valorile tensiunii se află în intervalul normal, LED-ul (OUT) din releu se aprinde; bornele contactorului 1 (NC) și 2 (COM) sunt deschise, iar bornele contactorului 2 (COM) și 3 (NO) sunt închise.

Dacă diferența dintre valorile tensiunii depășește 11%, LED-ul releului se stinge după aproximativ 1 secundă și contactele contactorului 1 (NC) și 2 (COM) sunt pornite, iar contactele contactorului 2 (COM) și 3 (NO) sunt deconectate. Dacă diferența dintre valorile tensiunii scade cu 5 V, LED-ul releului se aprinde și contactele contactorului 1 (NC) și 2 (COM) se deconectează, iar contactele contactorului 2 (COM) și 3 (NO) se conectează.

Dacă secvența fazelor este corectă, LED-ul releului se aprinde; bornele contactorului 1 (NC) și 2 (COM) sunt deconectate și contactele contactorului 2 (COM) și 3 (NO) sunt pornite. Dacă secvența fazelor este incorectă, LED-ul releului se aprinde, LED-ul releului se stinge și contactele contactorului 1 (NC) și 2 (COM) sunt alimentate și contactele contactorului 2 (COM) și 3 (NO) sunt dezalimentate.

Dacă valoarea tensiunii depășește punctul de referință al tensiunii înalte, LED-ul care indică o eroare de tensiune înaltă (U>) se aprinde. Dacă valoarea tensiunii nu scade sub valoarea normală în decurs de 2 secunde, dispozitivul va avea o eroare de înaltă tensiune. În această poziție, LED-ul releului se va stinge, contactele contactorului 1 (NC) și 2 (COM) sunt închise, iar contactele contactorului 2 (COM) și 3 (NO) sunt deschise. Atunci când valoarea tensiunii scade sub punctul de referință al tensiunii înalte cu 5 V, LED-ul care indică eroarea de tensiune înaltă se va stinge și dispozitivul va începe numărătoarea inversă a timpului de așteptare a erorii (t). După expirarea timpului de așteptare a erorii, LED-ul releului se aprinde, contactele contactorului 1 (NC) și 2 (COM) sunt deschise și contactele contactorului 2 (COM) și 3 (NO) sunt închise.

Dacă valorile tensiunii scad sub punctul de setare a tensiunii joase, LED-ul care indică un defect de tensiune joasă (U<) se aprinde. Dacă valorile tensiunii nu cresc la normal în timpul timpului de întârziere a erorii, dispozitivul va avea o eroare de tensiune joasă. În această poziție, LED-ul releului se stinge, bornele contactorului 1 (NC) și 2 (COM) sunt închise, iar contactele contactorului 2 (COM) și 3 (NO) sunt deconectate. Dacă valoarea tensiunii depășește cu 5 V valoarea de referință a tensiunii scăzute, LED-ul care indică eroarea de tensiune scăzută se stinge și dispozitivul începe numărătoarea inversă a timpului de întârziere a erorii (t). Când timpul de întârziere a erorii a trecut, LED-ul releului se aprinde și contactele contactorului 1 (NC) și 2 (COM) sunt deconectate, iar contactele contactorului 2 (COM) și 3 (NO) sunt închise.

Caracteristici principale:

Tensiune de funcționare (Un): 3x380 VAC

Frecvența de funcționare: 50/60 Hz.

Putere de funcționare: <4 VA

Temperatura de funcționare: -20 °C până la 55 °C.

Tensiune joasă: 180 VAC (fixă)

Tensiune înaltă: 500 VAC (fixă)

Asimetrie: ~%11 (fix)

Fără conductor neutru: da

Indicație: 5 LED-uri

Contact: 5A / 250 VAC sarcină activă

Diametrul cablului: 2,5 mm2

Greutate: <110 g.

Montare pe șină DIN.
