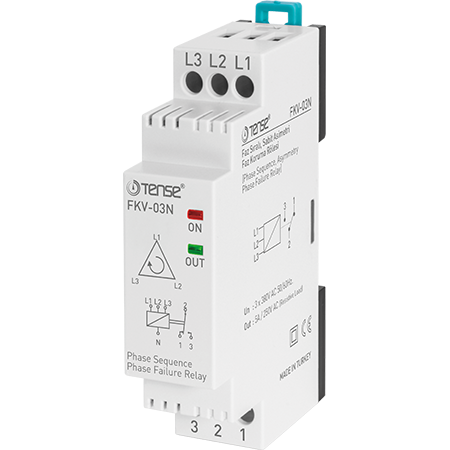

Releu de control al fazelor FKV-03N - TENSE

Descrierea produsului:
FKV-03N este un releu de control trifazat conceput pentru a proteja motoarele electrice împotriva secvenței greșite a fazelor, a defectării fazelor și a asimetriei excesive. Releul nu are un control al conductorului zero și asimetria este fixată la 40%.

Releul este ideal pentru aplicații industriale în care este necesară o protecție rapidă și fiabilă a motoarelor împotriva deteriorării cauzate de conexiuni necorespunzătoare sau fluctuații de tensiune.

Algoritm de funcționare

1. Funcționare normală:

   • Toate cele trei faze sunt prezente.

   • Secvența fazelor este corectă.

   • Asimetria tensiunii se încadrează într-un interval de toleranță de ≤ 40%.

   • Releul este în stare de funcționare - contactele 2-3 sunt închise, indicatoarele PWR și RLY sunt aprinse.

2. Stare defectă:

   • Dacă tensiunea oricărei faze depășește limitele admise sau dacă secvența fazelor este incorectă:

     • Contactele 2-3 se deconectează,

     • Contactele 1-2 pornesc,

     • Indicatorul RLY se stinge.

3. Revenirea la starea normală:

   • Atunci când tensiunea și secvența corectă a fazelor sunt restabilite, releul revine automat la starea de funcționare.

Parametrii tehnici

• Tensiune de alimentare: 3 × 380 V AC

• Asimetrie admisă: 40% (fixă)

• Contact: SPDT, max. 5 A / 250 V CA

• Indicație: LED PWR și RLY

• Montare: șină DIN

• Temperatura de funcționare: -20 °C până la +55 °C

• Consum de energie: <6 VA

• Greutate: <150 g
