Releu trifazat de monitorizare/protecție pentru controlul supratensiunii, subtensiunii, secvenței asimetrice

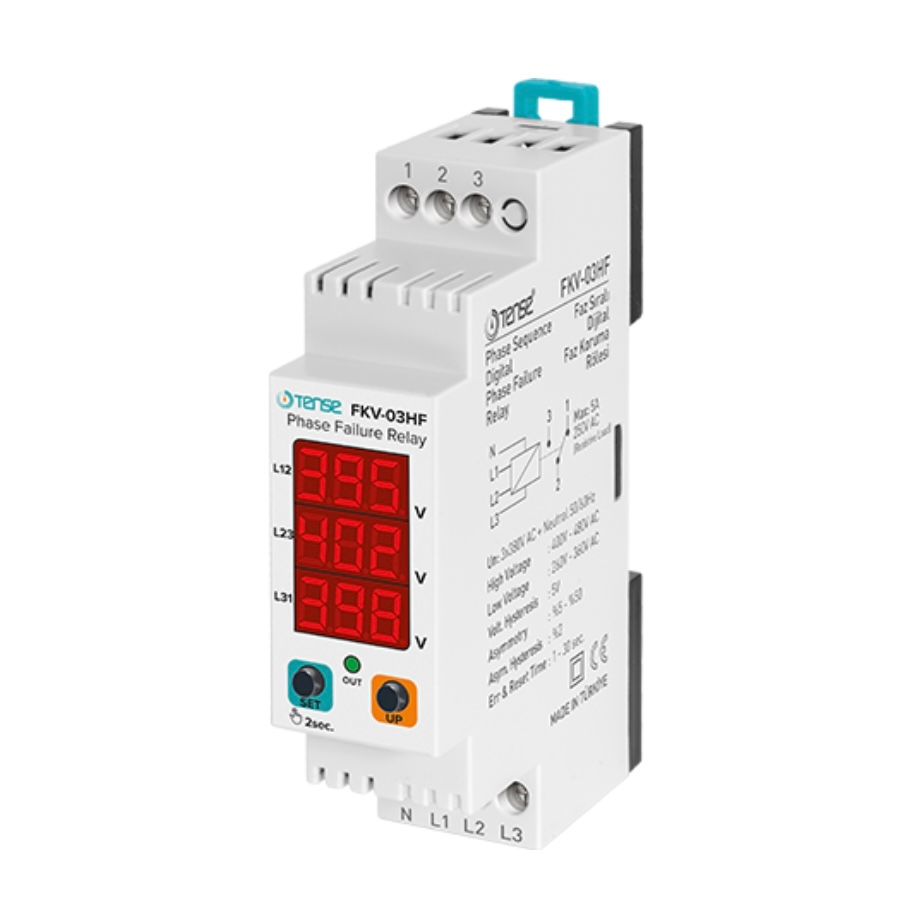

Releu de protecție a fazelor cu control al secvenței fazelor, asimetrie: 5% - 50% (reglabil), fabricat de TENSE (Turcia)

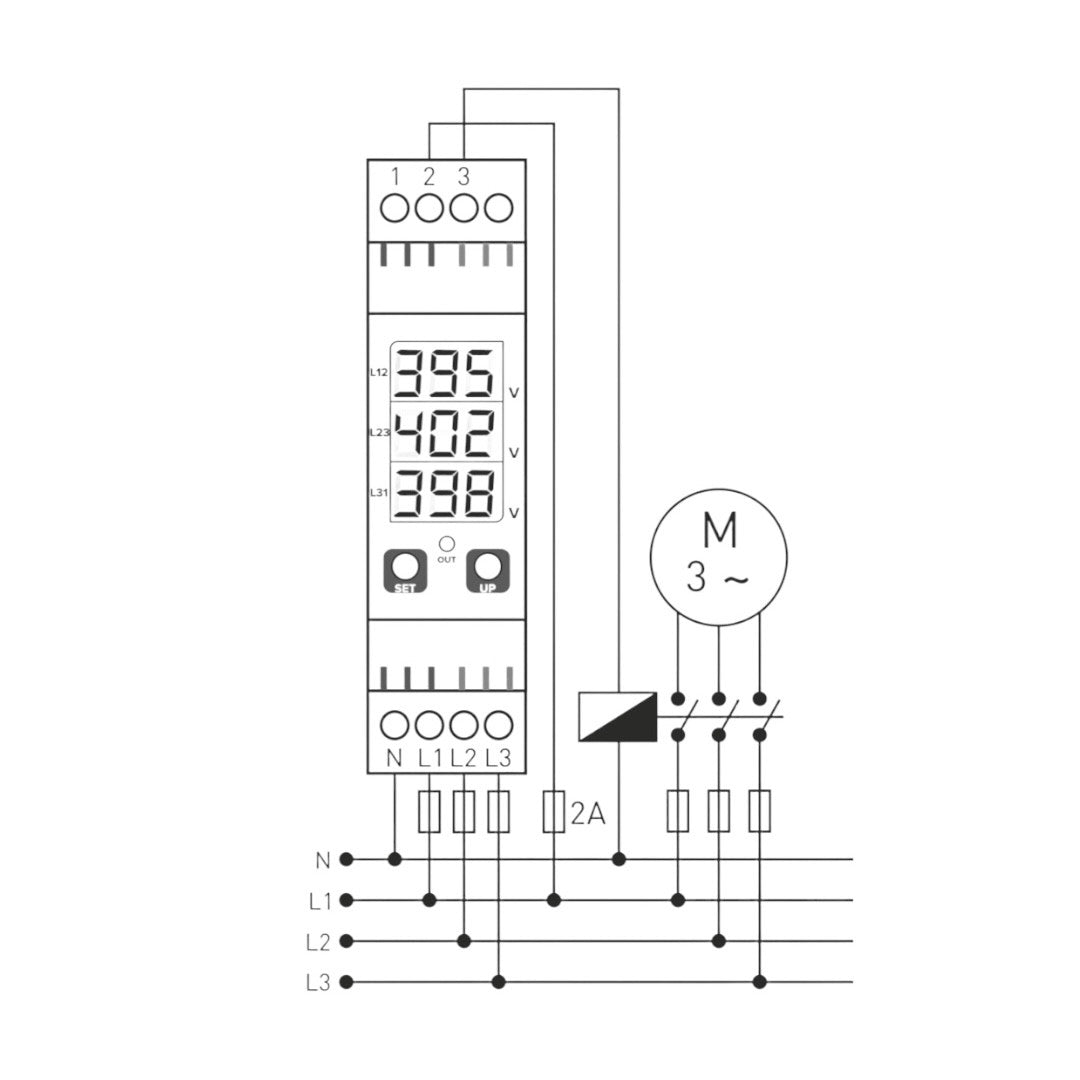

Releele de protecție a fazelor sunt concepute pentru a proteja motoarele electrice trifazate împotriva defectelor de rețea asociate cu perturbări ale secvenței fazelor, asimetrie a tensiunii, depășirea sau scăderea nivelului admisibil de tensiune.

Tensiune: 400 V-480 V AC (reglabilă)

Subtensiune: 260 V-360 V CA (reglabil)

Asimetrie: 5% - 50% (reglabil)

Timp de așteptare eroare: 1 s-30 s (reglabil)

Timp de resetare: 1 s - 30 s (reglabil)

Controlul alternanței fazelor

Principii generale de funcționare:

În condiții normale:

Atunci când toate fazele se încadrează în valorile admise și ordinea lor este corectă, releul se activează și LED-ul OUT se aprinde.

Defect de înaltă tensiune (H):

Când tensiunea pe una sau mai multe faze depășește valoarea setată, dispozitivul așteaptă timpul de așteptare pentru eroare setat (Err In), apoi "H" apare pe ecran, releul se oprește, iar LED-ul OUT nu este aprins.

Când toate tensiunile scad cu 5 V sub limita setată, dispozitivul așteaptă timpul de recuperare (Err OUT), apoi releul se aprinde și LED-ul OUT se aprinde.

Eroare de tensiune joasă (L):

Dacă tensiunea pe una sau mai multe faze scade sub limita setată, dispozitivul așteaptă timpul Err In, apoi apare L, releul se oprește, iar OUT se aprinde.

Când tensiunea crește cu 5 V peste prag, dispozitivul așteaptă Err OUT, apoi releul se aprinde.

Eroare de asimetrie de fază (Asa):

Când diferența de tensiune dintre faze depășește valoarea setată, dispozitivul așteaptă Err In, apoi se afișează "ASy", releul se oprește.

Când asimetria scade cu 2% din pragul setat, dispozitivul așteaptă Err OUT, apoi releul se pornește.

Eroare de secvență de fază (pHs):

Când secvența de fază este întreruptă, dispozitivul așteaptă Err In, apoi afișează "phs", releul se deconectează de la alimentare. Atunci când se restabilește secvența corectă, dispozitivul așteaptă Err OUT, după care releul va porni.

Specificații tehnice

Tensiune de funcționare (Un) 3×380 VAC + fir zero

Frecvență 50/60 Hz

Putere absorbită < 6 VA

Temperatura de funcționare -20°C până la +55°C

Prag de tensiune înaltă 400-480 V CA

Prag de joasă tensiune 260-360 V CA

Asimetrie (ajustare) de la 5% la 50%

Contact releu 5 A / 250 V CA (sarcină rezistivă)

Afișaj Afișaj cu 3×3 segmente, 1 LED

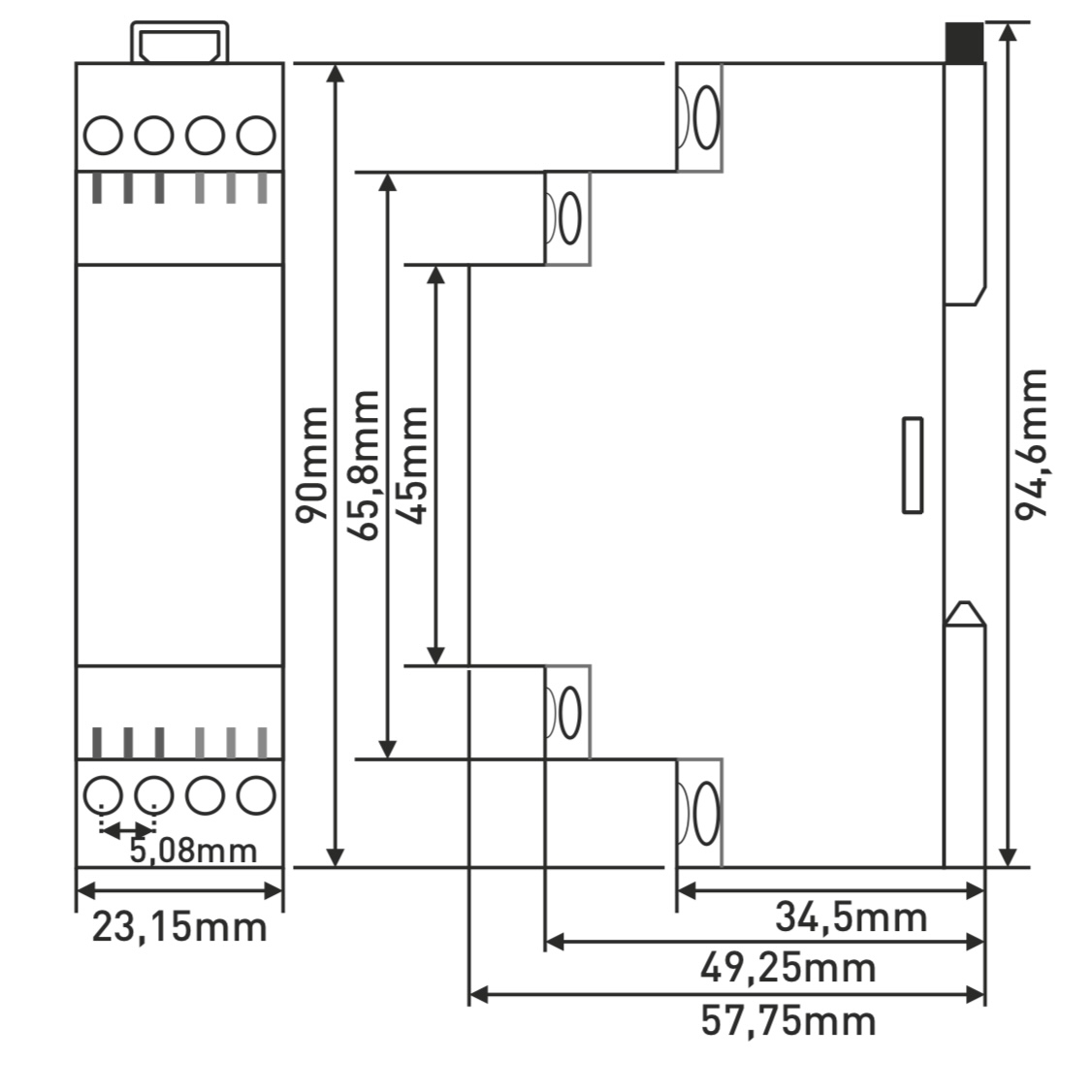

Montare pe șină DIN

Greutate < 150 g

Înălțime maximă de instalare < 2000 m
