Releu trifazat de monitorizare/protecție pentru supratensiune, subtensiune, control de secvență/defect

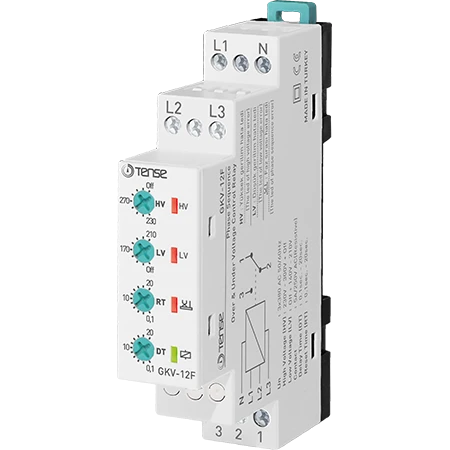

Releu de monitorizare a tensiunii cu temporizare pentru revenirea la starea de funcționare, monitorizarea creșterii și scăderii tensiunii, stabilirea valorii minime și maxime a tensiunii, cu control al secvenței fazelor GKV-12F, TENSE

Algoritmul de funcționare al releului de monitorizare a tensiunii este după cum urmează:

Când releul este conectat la tensiunea de alimentare și valorile tensiunii corespund valorilor setate, releul este activat și LED-ul releului () se aprinde. Când valorile tensiunii depășesc valorile setate, LED-ul de eroare corespunzător se aprinde, așteaptă un timp de întârziere (DT), după care releul este dezactivat și LED-ul releului se stinge. Când tensiunea revine la valorile normale, dispozitivul așteaptă un timp de resetare (RT), după care releul este activat și LED-ul releului se aprinde.

Setări necesare și mesaje de eroare

• HV: setare de înaltă tensiune, atunci când tensiunea crește peste această valoare, LED-ul HV se aprinde.

• LV: setarea de joasă tensiune, atunci când tensiunea scade sub această valoare, LED-ul LV se aprinde.

• DT: timp de întârziere, timpul de așteptare înainte de introducerea erorii.

• RT: timp de resetare, timpul de așteptare înainte ca releul să răspundă atunci când tensiunea revine la normal.

Releu activat: contactele 2 și 3 închise, 1 și 2 deschise.
Releu dezactivat: contactele 2 și 1 închise, 3 și 2 deschise.

Specificații tehnice

• Tensiune de funcționare: 3×380 VAC, 50/60 Hz

• Tensiune nominală de funcționare: 220 VAC, 50/60 Hz

• Tensiune înaltă: 230 V-300 V

• Tensiune joasă: 140 V-210 V

• Timp de întârziere: 0,1 s - 20 s

• Timp de resetare: 0,1 s - 20 s

• Putere de funcționare: < 6 VA

• Temperatura de funcționare: -20 °C până la +55 °C

• Afișaj: 4 LED-uri

• Greutate: 0,210 kg

• Contact: 5 A / 250 VAC (sarcină rezistivă)

• Altitudine de funcționare: < 2000 m

• Diametrul cablului: 1,5 mm²
