Releu trifazat de monitorizare/protecție pentru supratensiune, subtensiune, control de secvență/defect

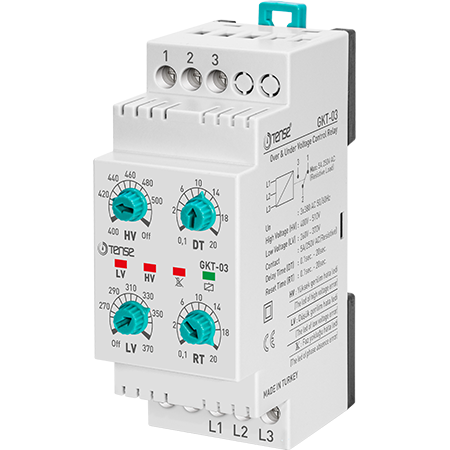

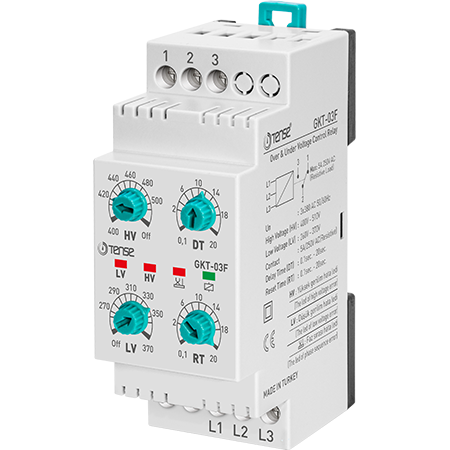

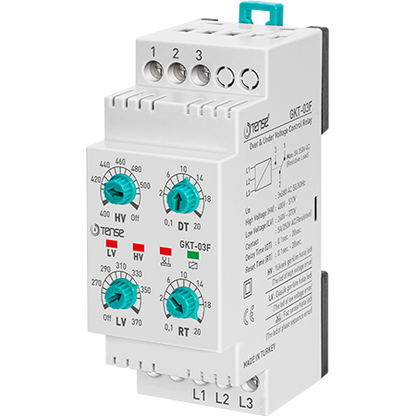

Releu trifazat de monitorizare/protecție pentru controlul supratensiunii, subtensiunii, secvenței și defectului de fază cu temporizator - GKT-03 / GKT-03F (POWERFUL)

Releu trifazat de monitorizare a tensiunii 5A, 260-410 VAC, fără monitorizarea conductorului neutru, cu secvență de fază - TENSE

Releu trifazat de monitorizare a tensiunii cu funcție de monitorizare a subtensiunii și supratensiunii, temporizare reglabilă și resetare automată.

Caracteristici principale

• Monitorizarea supratensiunii (HV) - dacă tensiunea depășește valoarea setată în cel puțin o fază.
  Interval de setare:

  • GKT-03: 400-510 V

  • GKT-03F: 400-510 V

• Monitorizarea subtensiunii (LV) - dacă tensiunea scade sub valoarea setată în cel puțin o fază.
  Interval de setare:

  • GKT-03: 260-370 V

  • GKT-03F: 260-370 V

• Temporizare de eroare (DT) - timp de răspuns la abaterea tensiunii de la valoarea setată.
  Interval: 0,1-20 s

• Timpul de revenire (RT) - timpul de întârziere pentru ca releul să se închidă din nou după ce tensiunea revine la normal.
  Interval: 0,1-20 s

• Auto Restart (Repornire automată ) - dispozitivul revine automat la funcționare (în timpul setat) după normalizarea valorilor.

• Secvență de fază / defecțiune de fază - disponibil pe versiunile GKM-02F și GKT-03F.

• Monitorizarea tensiunii de alimentare - releul se oprește atunci când sursa de alimentare scade sub 152 V (GKT-03 / GKT-03F).

• Histerezis de 3% pentru a readuce releul în starea de funcționare.

• Indicarea prin LED a tuturor defecțiunilor și a stării releului.

• Contact de ieșire - contact uscat de comutare NO + NC, curent maxim 5 A.

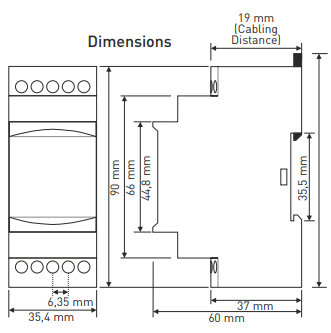

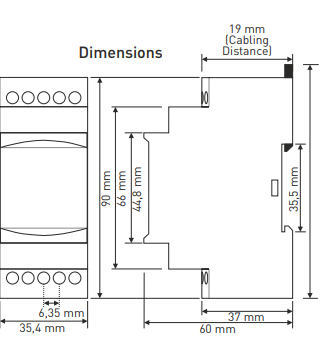

• Montare pe șină DIN, dimensiuni compacte.

Notă importantă

Aceste relee nu sunt utilizate pentru reglarea tensiunii.
Ele sunt destinate numai pentru a proteja și deconecta sarcini (aparate, echipamente) de la rețea atunci când:

• supratensiune,

• subtensiune,

• defecțiune de fază,

• succesiune incorectă a fazelor,

• pierderea conductorului neutru (pentru modelele relevante).
