Releul de monitorizare/protecție trifazat monitorizează defecțiunile de fază/asimetrie/tensiune

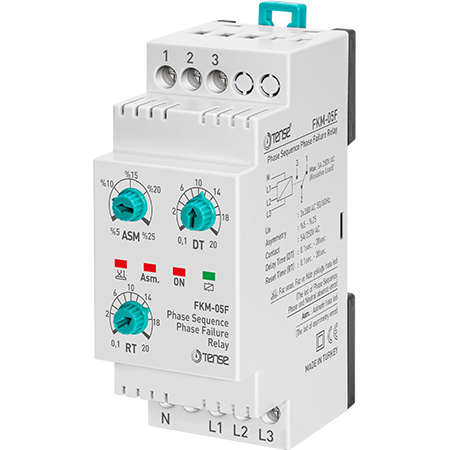

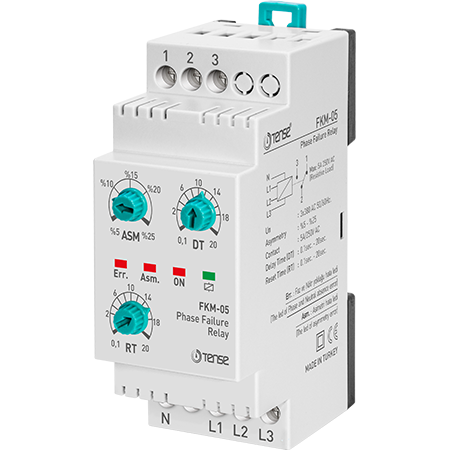

Releu cu microprocesor FKM-05/05F pentru controlul și secvența fazelor, pentru protecția motorului electric trifazat, 5 A, 140-300 V AC, asimetrie 5-25 %, fără neutru - TENSE

Releul de protecție de fază cu reglare a asimetriei este conceput pentru a proteja motoarele trifazate sensibile la modificările asimetriei tensiunii de linie.
Domeniul de tensiune interfazat al dispozitivului: 140-300 V.

Principiu de funcționare și reglare

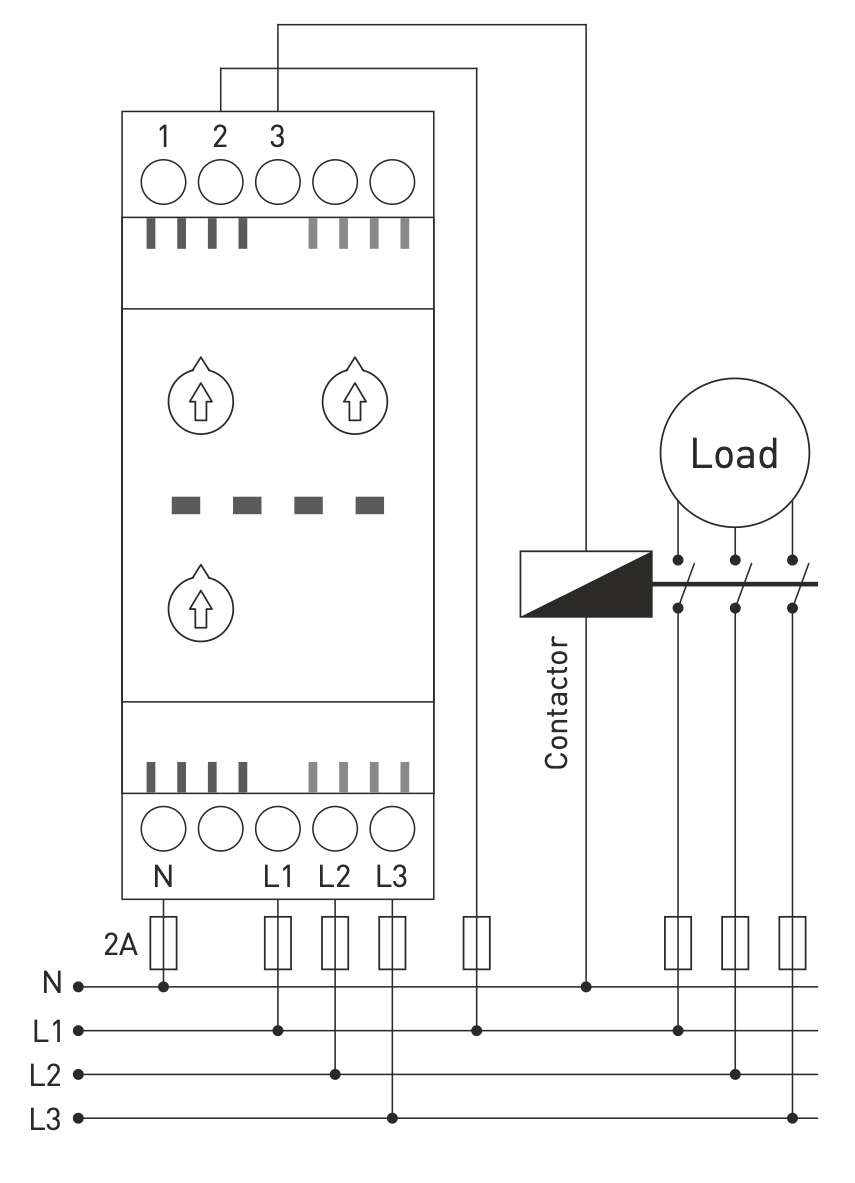

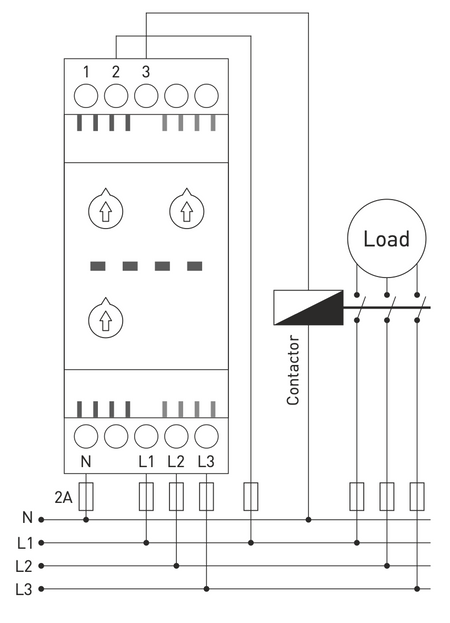

Conectați releul conform schemei și setați parametrii de asimetrie, întârzierea la defect și timpul de resetare în conformitate cu valorile de funcționare ale tensiunii de sarcină.
În stare de funcționare, la valori normale de tensiune corespunzătoare asimetriei setate, releul este activ și LED-ul de indicație se aprinde.

Pentru modelele cu succesiune de faze, este necesar să se asigure succesiunea corectă a fazelor.

Dacă asimetria depășește valoarea setată, se aprinde indicatorul de defect de asimetrie (Asm.) și releul se oprește după temporizarea setată (DT).
Când tensiunea revine la valori normale, releul așteaptă timpul de resetare (RT) și își reia funcționarea.

Formula pentru calcularea asimetriei

Asimetrie = ((tensiune maximă - tensiune minimă) / tensiune maximă) × 100

Exemplu:
((245 - 200) / 245) × 100 = 18,3%

Parametrii tehnici

• Tensiune de funcționare: 3×380 V CA, 50/60 Hz

• Tensiune auxiliară nominală: 220 V CA, 50/60 Hz (FKM-05 / 05F)

• Interval de asimetrie: 5-25 %

• Timp de întârziere (DT): 0,1-20 s

• Timp de resetare (RT): 0,1-20 s

• Consum de energie: < 6 VA

• Temperatura de funcționare: -20 °C până la +55 °C

• Indicație: 4 LED-uri

• Montare: pe șină DIN

• Greutate: 0,210 kg

• Contact de comutare: 5 A / 250 V AC (sarcină rezistivă)

• Altitudine de lucru: până la 2000 m

• Secțiunea firului: 2,5 mm²
