Temporizator / Releu on/off cu întârziere în timp / Releu One Shot

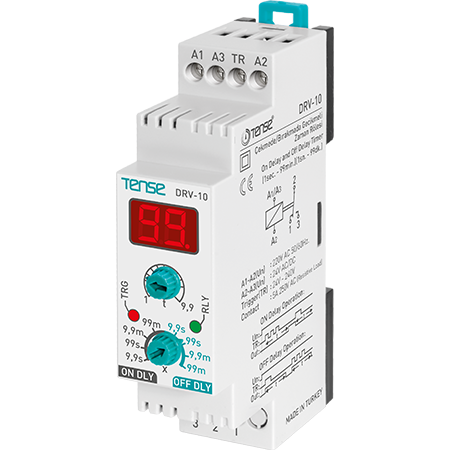

Releu de timp digital DRV-10 cu temporizare on/off, afișaj și semnal de control

Releul temporizat digital DRV-10 este un dispozitiv universal pentru controlul temporizat al echipamentelor electrice. Acesta vă permite să setați întârzierea la pornire sau întârzierea la oprire într-un interval de până la 99 de minute. Releul este declanșat de un semnal de control pe intrarea TR și este potrivit pentru aplicații casnice, comerciale și industriale în care este necesară o temporizare precisă.

Releul are un afișaj digital clar, indicatoare LED de stare și o sursă de alimentare universală de 230 V AC/DC sau 24 V AC/VDC. Datorită designului său îngust, ocupă doar un spațiu minim în rack.

Funcții și caracteristici

Afișaj digital
Permite configurarea și monitorizarea ușoară a numărătorii inverse. Afișează timpul în secunde sau minute, în funcție de modul selectat.

Două moduri de funcționare - ON Delay și OFF Delay
Releul poate fi utilizat pentru a întârzia ON sau OFF a dispozitivului pe baza unui semnal de control.

Comutare prin intrarea TR
Funcțiile de temporizare sunt activate de frontul ascendent al semnalului la intrarea TR (TRG).

Indicație LED
Două LED-uri indică starea sursei de alimentare și starea bobinei releului.

Alimentare universală
- 230 V AC/DC (terminale A1-A2)
- 24 V AC/VDC (terminale A2-A3)

Montare ușoară pe șină DIN
Designul compact (23 mm lățime) permite amplasarea chiar și în dulapuri mici. Protecție IP20.

Parametrii tehnici

• Interval de timp: 1 s - 99 min

• Contact: 1× comutație NO/NC, 5 A / 250 V CA

• Indicație LED: alimentare, bobină releu

• Alimentare:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Montare: șină DIN de 35 mm

• Protecție: IP20

• Dimensiuni: 90 × 23 × 58 mm

Aplicație

Releul este potrivit pentru:

• comutarea întârziată a ventilatoarelor (toaletă, baie), iluminat

• controlul pornirii motorului

• comutarea întârziată a contactoarelor

• procese controlate în timp în aplicații casnice și industriale

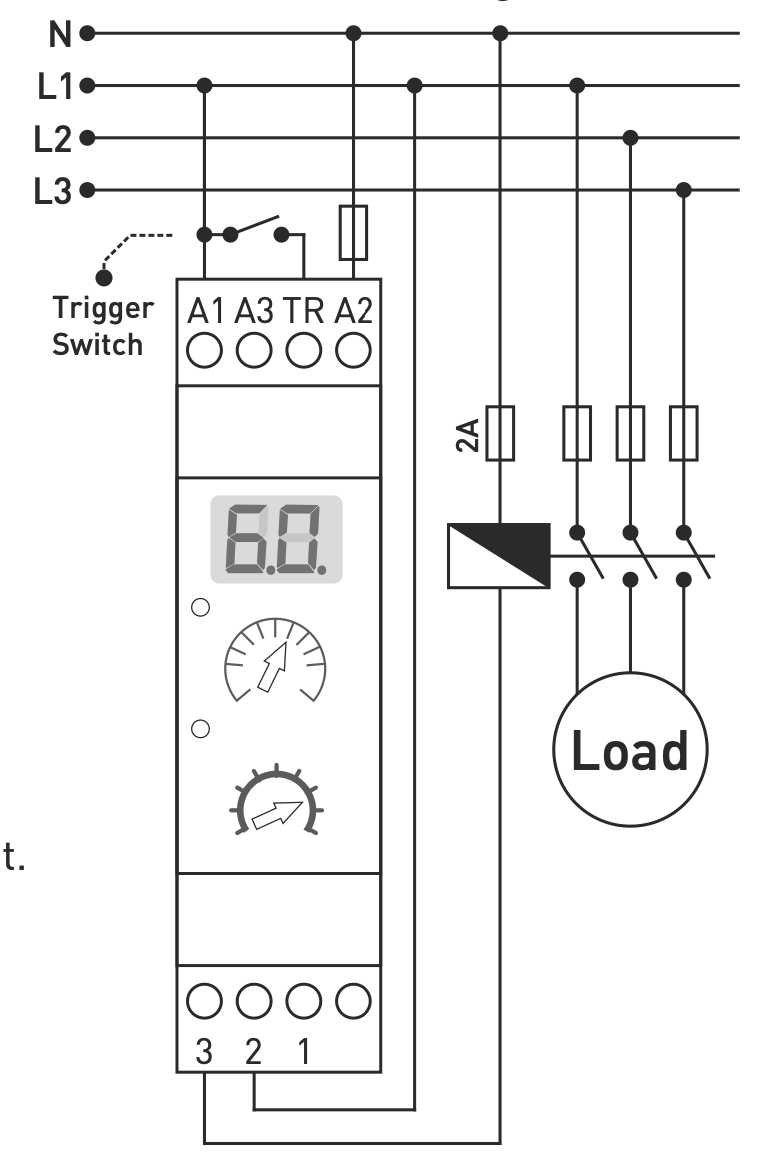

Atunci când este aplicat un semnal, temporizarea este activată în funcție de modul selectat. Numărătoarea inversă este vizibilă pe afișaj.

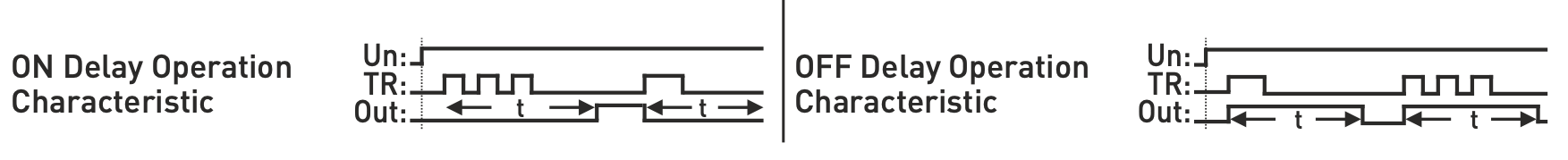

Descrierea funcționării

ON Delay - pornire întârziată

• După frontul ascendent al semnalului la intrarea TR, începe numărătoarea inversă a timpului setat.

• După ce timpul a trecut, contactul NO al releului va porni.

• Releul rămâne pornit până la următorul front ascendent al semnalului la intrarea TRG.

• Afișajul arată numărătoarea inversă până la pornire.

Întârziere la oprire

• După frontul ascendent al semnalului, releul pornește imediat.

• Releul rămâne în starea pornit pentru timpul setat de temporizator.

• Afișajul arată numărătoarea inversă până la declanșare.
