Group switch 0-1-2-3-4-5-6-7 step cam packet switch

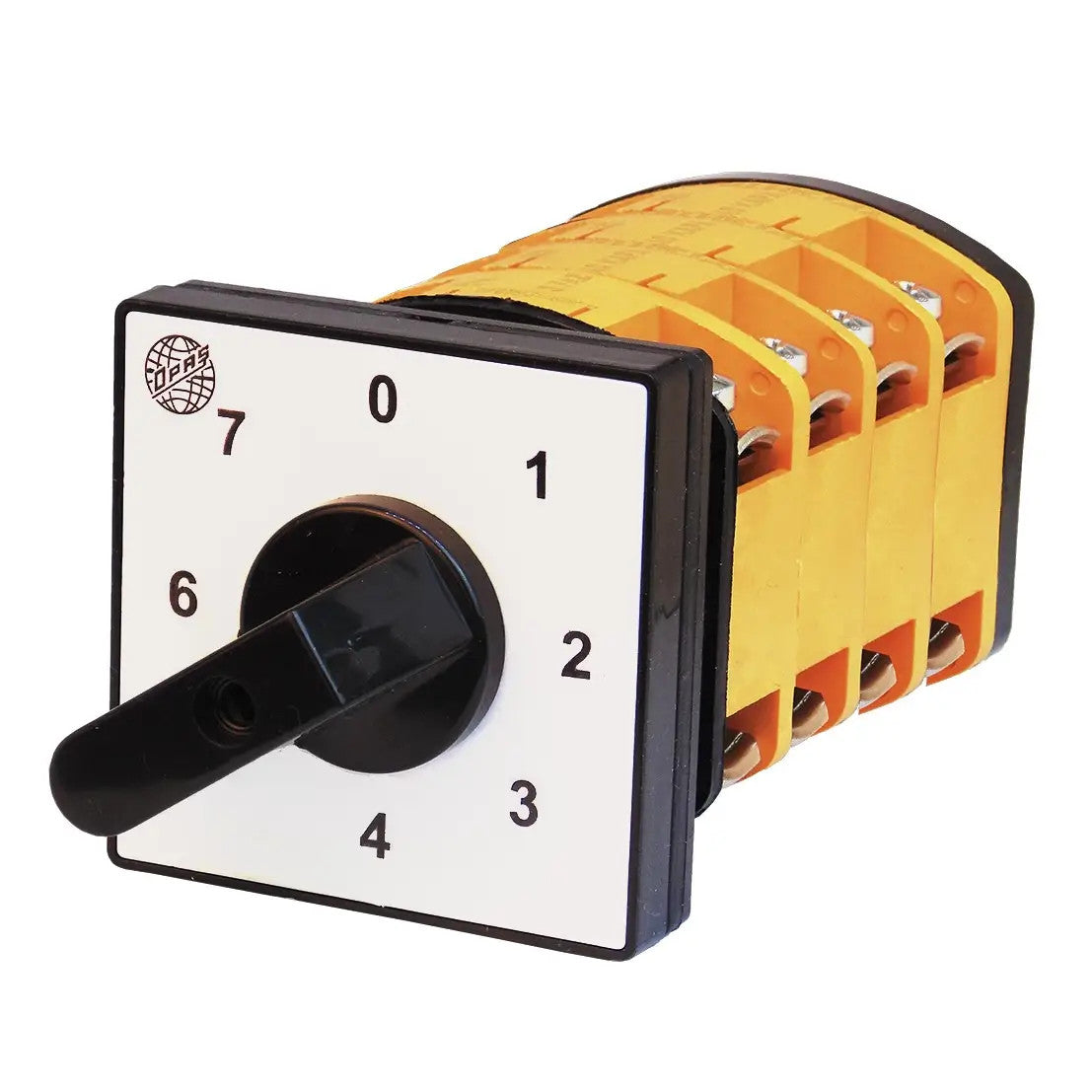

Comutator treaptă/treaptă al grupului de pachete cu came rotativă 0-1-2-3-4-5-6-7, YPT117K, producător OPAȘ (Turcia)

Comutatoarele de lot (grup) sunt proiectate pentru comutarea manuală a circuitelor de joasă tensiune. Acestea sunt utilizate pentru realizarea circuitelor principale și de control, pornirea și oprirea motoarelor electrice și a altor dispozitive de putere redusă. Această serie de întrerupătoare se distinge prin dimensiunile sale compacte, rezistența electrică și mecanică ridicată.

Comutatorul de grup permite comutarea treptată a etapelor individuale, menținându-le pe cele anterioare deja comutate. Potrivit, de exemplu, pentru conectarea a trei încălzitoare de 1 kW - comutarea secvențială permite crearea unei puteri de încălzire de 1 kW, 2 kW, 3 kW ... până la 7 kW.

Caracteristici principale

• Comutator cu came rotative pentru circuite de joasă tensiune

• Schema cu poziții multiple 0-1-2-3-4-5-6-7

• Comutare secvențială a etajelor de putere

• Design încorporat

• Potrivit pentru aplicații monofazate

Parametrii tehnici

• Design: acționat cu came

• Tip dispozitiv: comutator rotativ

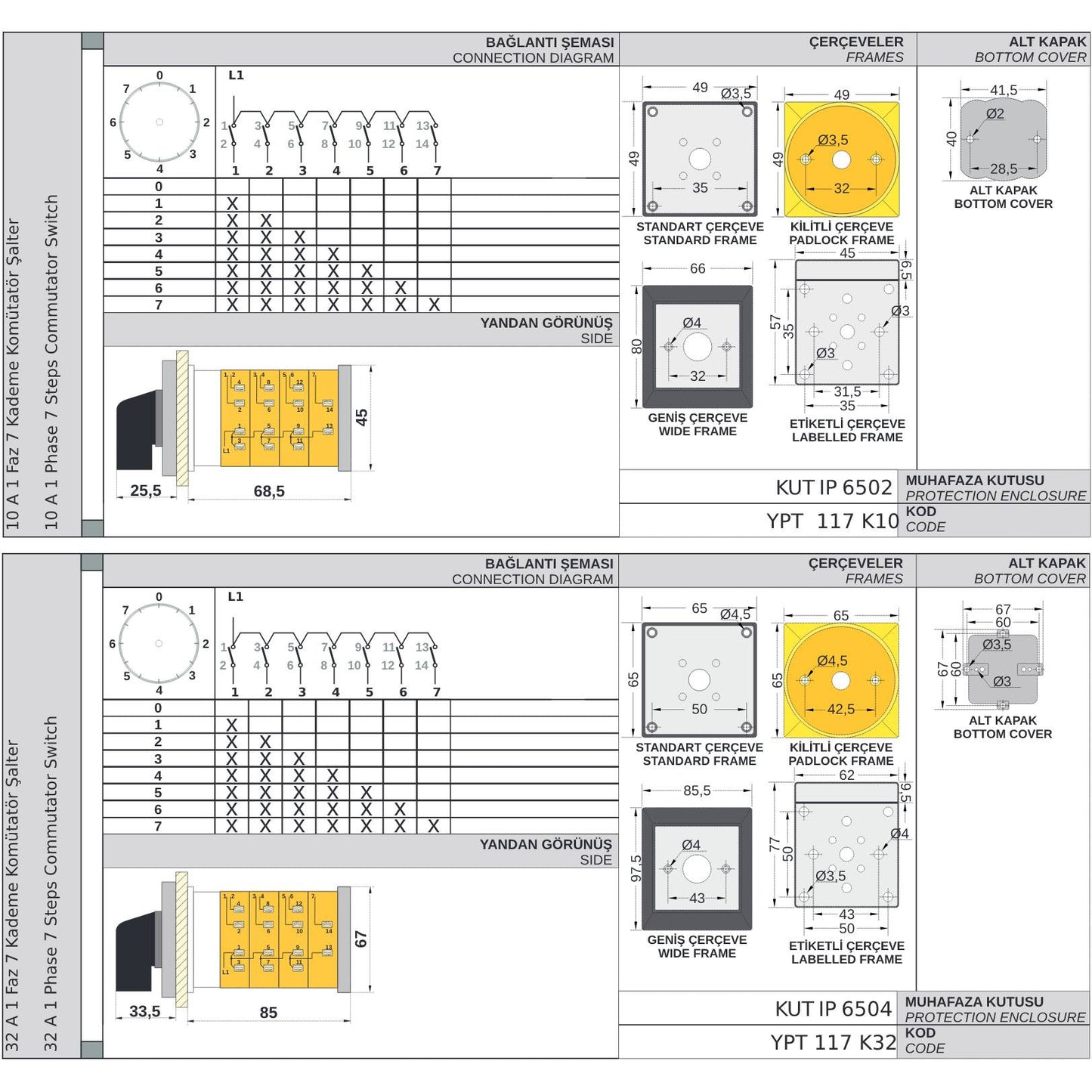

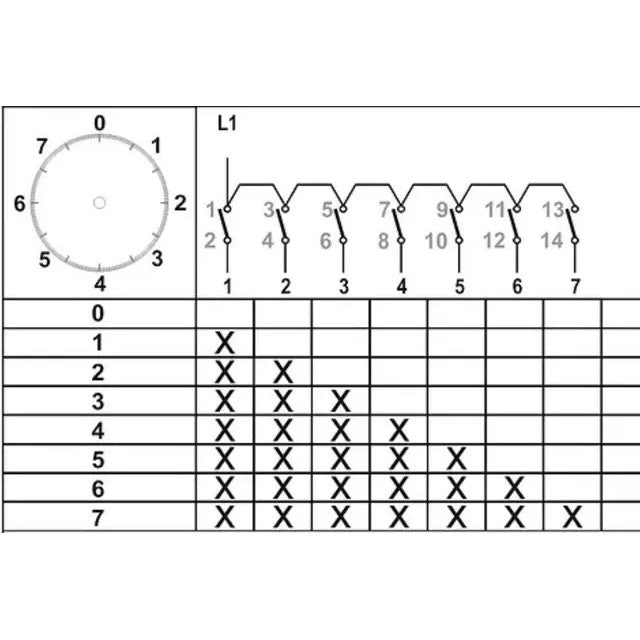

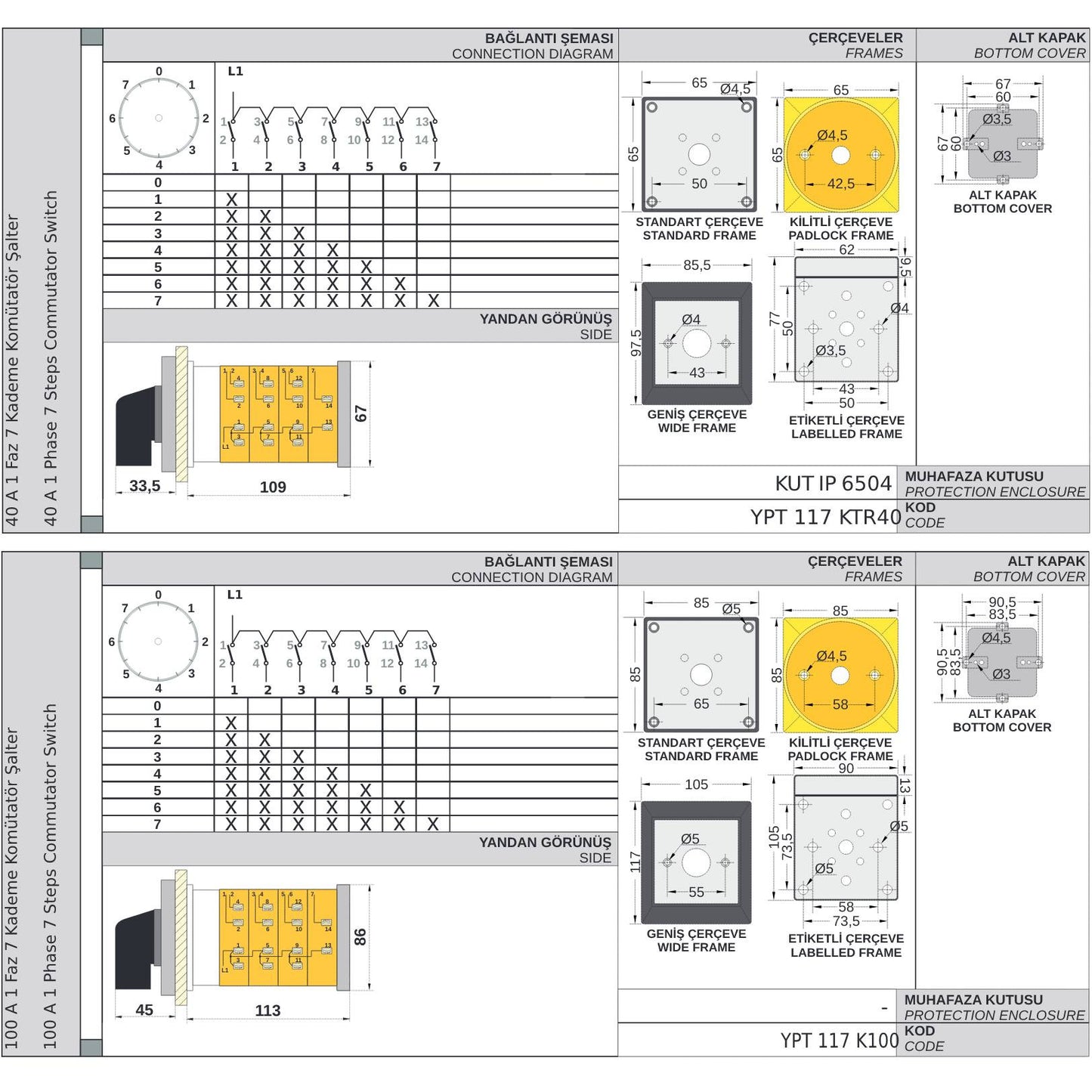

• Schema de comutare: 0-1-2-3-4-5-6-7

• Număr de poli: 1

• Număr de faze: 1

• Blocare: nu

• Grad de protecție: IP20

• Temperatura de funcționare: -30 până la +55 °C

• Curenți nominali: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Utilizare

• Comutare secvențială a elementelor de încălzire

• Comutarea mai multor moduri de funcționare ale dispozitivului

• Controlul puterii de încălzire

• Circuite de comandă monofazate de joasă tensiune
