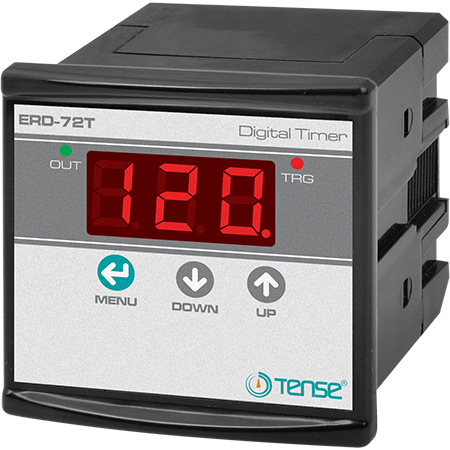

Releu de timp pentru panoul ERD-72T cu afișaj - ON/OFF Delay

Descriere:
Releul temporizat pentru panou ERD-72T permite ON Delay / OFF Delay cu timp reglabil până la 999 minute. Datorită afișajului și a operării simple a butoanelor (săgeți), setarea timpului este rapidă și ușoară.

Caracteristici principale

• Setarea timpului: 0,1 s - 999 min (16 h 39 min)

• Indicarea stării:

  • LED verde OUT - releu închis (COM-NO)

  • LED roșu TRG - semnal prezent la borna TRG

• Releu de ieșire: comutare, terminale COM, NO, NC

• Alimentare universală: 24 V AC/DC (A2(-), A3(+)) sau 230 V AC (A1-A2)

• Consum de energie: <6 VA

• Montare: în panou / pe ușa dulapului

• Dimensiuni: 72 × 72 × 51 mm

Caracteristici

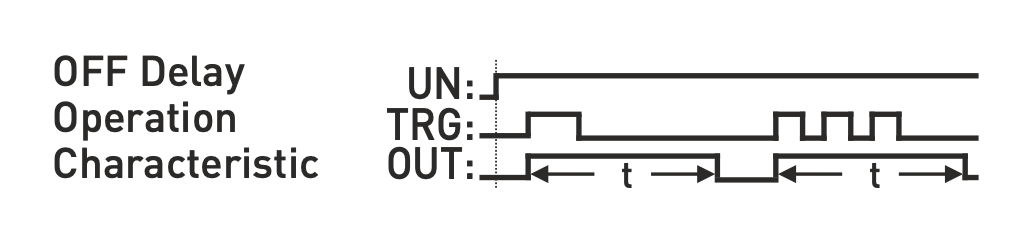

Întârziere OFF:

• Declanșare imediată a releului pe frontul ascendent al semnalului TRG

• Releul rămâne activat pentru o perioadă de timp stabilită

• Afișajul numără timpul până la declanșare

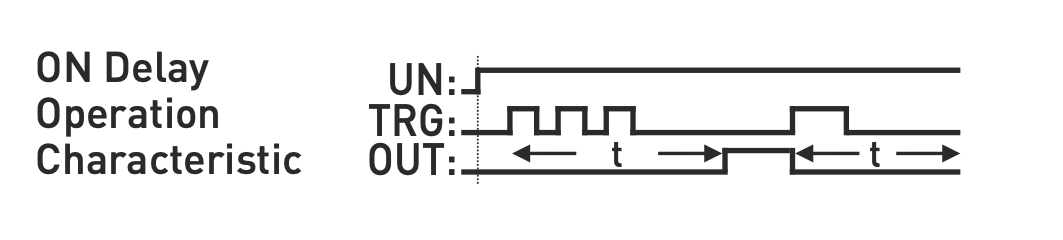

Activare întârziată:

• Declanșare întârziată a releului după ce a trecut timpul setat de la frontul ascendent al semnalului TRG

• Numărătoarea inversă a timpului până la activare pe afișaj

• Releul rămâne activat până la următorul front ascendent al semnalului TRG

• Dacă semnalul rămâne la TRG, releul rămâne pornit

Utilizarea

• Pornire imediată atunci când semnalul este aplicat la TRG

• Pornirea întârziată a sarcinii (alarmă, iluminat, contactor)
