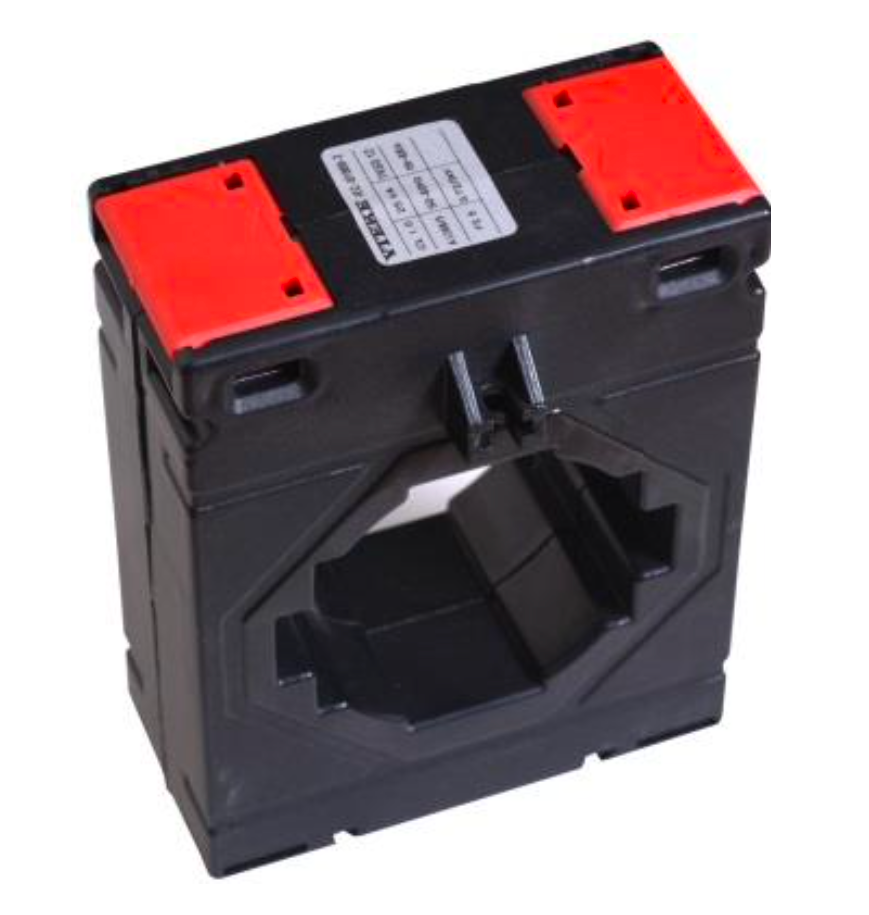

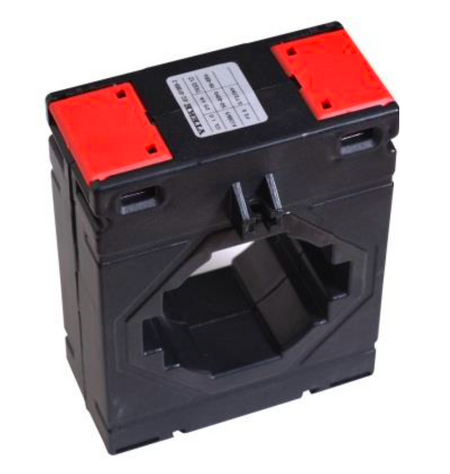

Fereastra de măsurare a transformatorului de curent TK60 - TENSE

Descriere:

Fereastra de măsurare a transformatorului de curent TK60 este proiectată pentru măsurarea precisă a curentului în circuitele electrice.

Pentru curenți nominali primari de la 600 la 1200 A, curent secundar 5 A, puteri nominale de la 3,75 la 20 VA, disponibilă în clasa de precizie 0,5S. Potrivit pentru conectarea ampermetrelor, wattmetrelor și a altor instrumente de măsurare. Fiecare transformator este testat în fabrică cu un raport de testare însoțitor.

Caracteristici tehnice

• Capacitate de încărcare: de la 3,75 la 20 VA

• Clasa de acuratețe: 0,5S

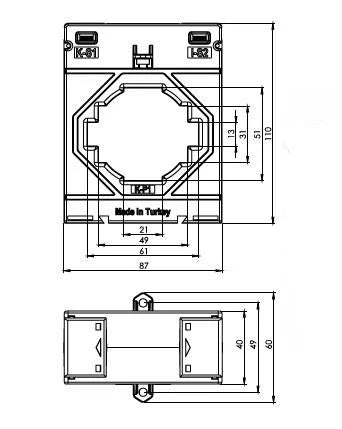

• Înfășurare primară: 60 × 10 mm

• Diametrul conductorului: Ø 51 mm

• Carcasă: ABS neinflamabil, ignifug

• Bloc terminal: Capac nedemontabil pentru conductoare de calibru mare, finisaj alamă pentru siguranță

• Rezistența la curentul de scurtcircuit (Ith): 60 × In

• Rezistența la curent continuu (Id): 1 × In

• Temperatura de funcționare: -25 °C ... +85 °C

• Frecvența nominală: 50-60 Hz

• Limita curentului de impact: FS 5

• Tensiunea de încercare: 3 kV / 1 min

• Tensiunea maximă a sistemului: 0,72 kV

Standarde: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN57414, BS3938, BS7626, EN 61869-2

Aplicație

• Măsurarea precisă a curentului în circuitele electrice

• Monitorizarea sarcinii în aplicații industriale și comerciale

• Conectarea la ampermetre și instrumente de măsurare
