Descriere detaliată - Controler de temperatură cu panou DT48-EM, PID & On/Off

Descrierea produsului

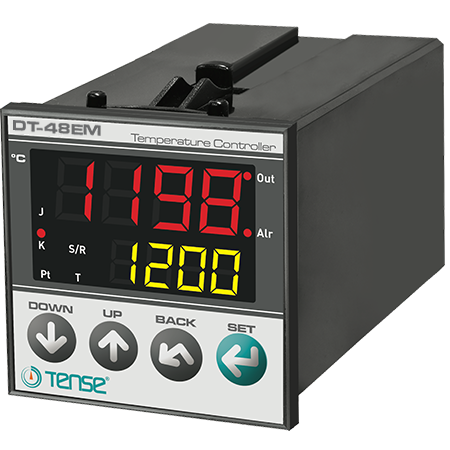

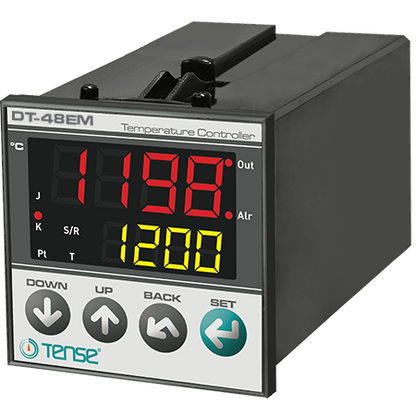

Controlerul de temperatură cu panou DT48-EM este un controler cu un singur canal proiectat pentru încălzire cu intrare universală. Acesta acceptă senzorul rezistiv Pt100 șitermocuplurile de tip J, K, T, R, S.

Are un afișaj cu două linii, foarte ușor de citit:

• Linia roșie superioară - cifre de 9 mm

• Linia galbenă inferioară - cifre de 7 mm

Regulatorul nu este adecvat pentru controlul răcirii.

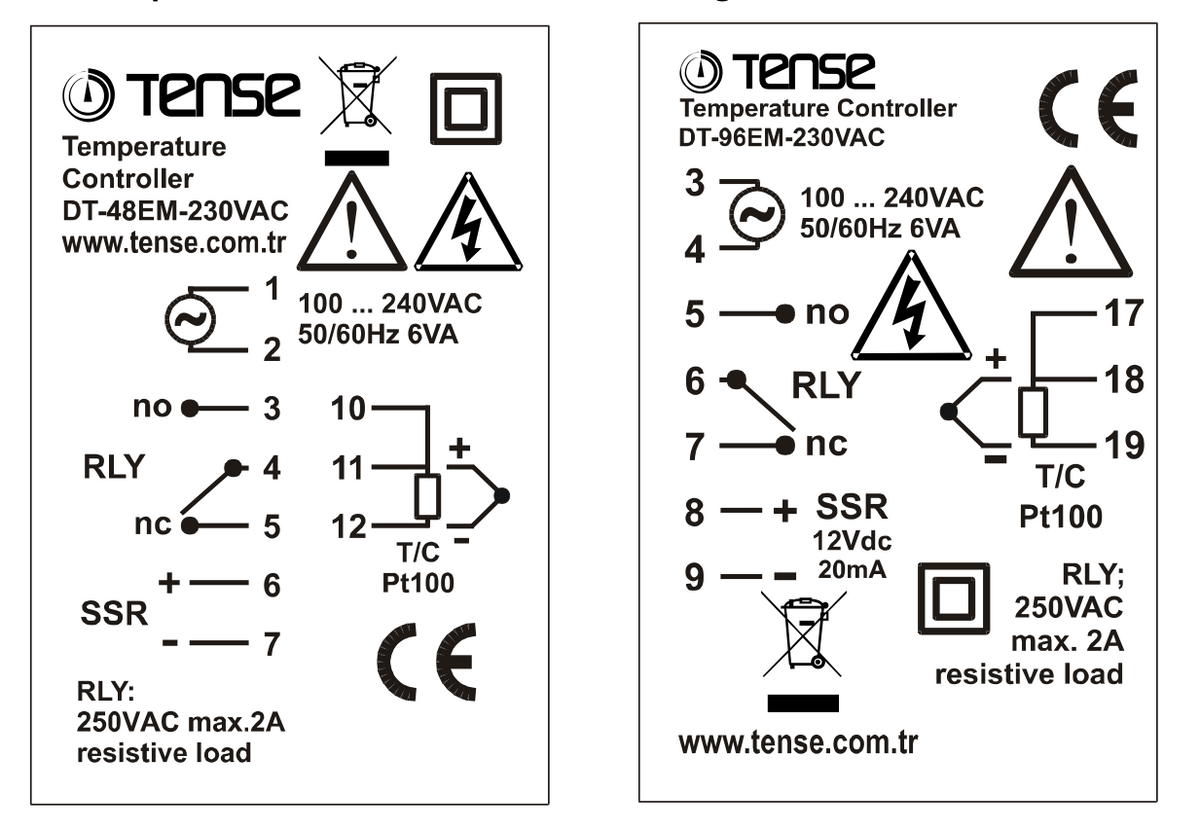

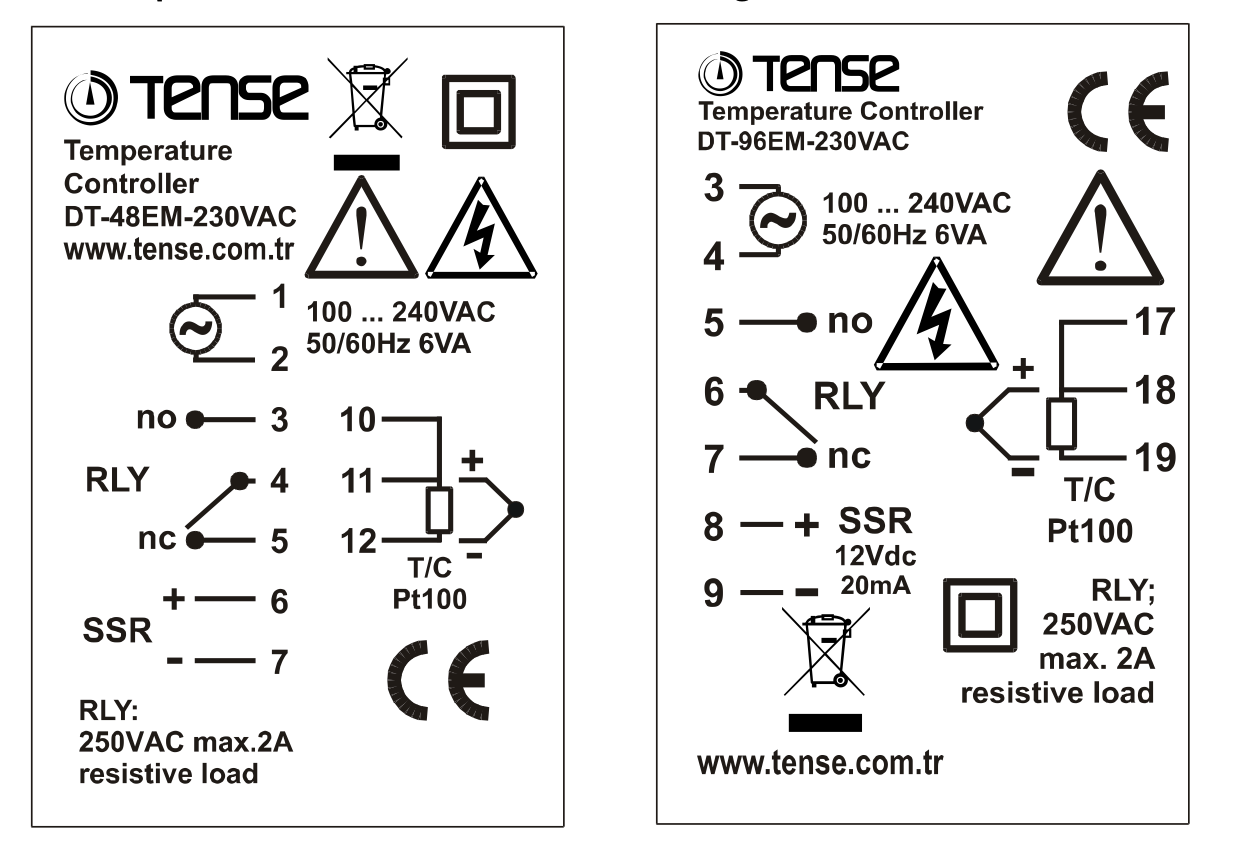

Ieșiri

• Releu SPDT 2A / 250 VCA pentru sarcină rezistivă

• Ieșire digitală 12 V c.c. / 20 mA max. pentru releu SSR

Parametrii mecanici

• Dimensiuni: 48 × 48 × 90 mm

• Orificiu de montare: 46 × 46 mm

• Sursă de alimentare: 230 VAC

Aplicații tipice

Controlul temperaturii în industrie:

• Mașini și echipamente pentru industria ușoară

• Instalații de procesare a alimentelor

• procese termice

• cuptoare mici

• automatizarea unităților tehnologice

Funcții și caracteristici ale regulatorului

• Regulator de temperatură PID

• Reglarea automată a parametrilor PID

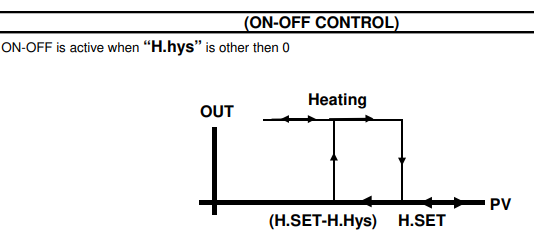

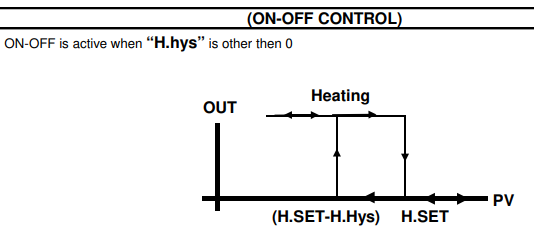

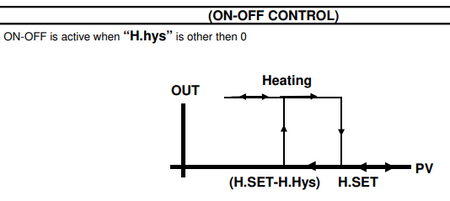

• Tip de control selectabil: P, PI, PD, PID, ON/OFF

• Mod de pornire în rampă

• Funcție anti-windup în PID/PI

• Limite SET superioare și inferioare reglabile

• Afișarea simultană a valorilor Sv (dorită) și Pv (reală)

• Compensarea joncțiunii reci (T/C)

• Compensarea rezistenței liniei (Pt100)

• Conversie liniară în conformitate cu tabelele °C/mV și °C/Ohm

• Funcție de decalaj pentru deplasarea valorilor pe întreaga gamă

• Protecție prin parolă a setărilor

• Precizie ridicată de măsurare

• Memorie EEPROM pentru stocarea setărilor

• Conectare ușoară datorită conectorilor plug-in 5.08

• Sursă de alimentare 230 VAC

Recomandări de instalare

La comandă, se recomandă achiziționarea:

• Senzor de temperatură TK

• 2 bucăți de întrerupătoare de 2A pentru protecția canalelor de intrare și ieșire

Scala de măsurare pentru DT48-EM TENSE
