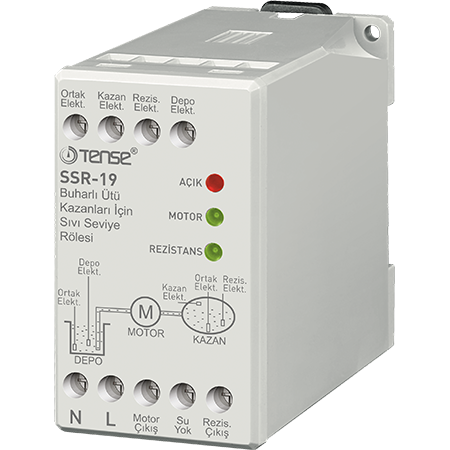

Releu pentru controlul nivelului apei în cazan și generator de abur

Descrierea produsului

Releul pentru controlul nivelului apei este proiectat pentru utilizarea în cazane, generatoare de abur și sisteme de încălzire a apei, unde asigură oprirea automată a sistemului de încălzire electrică atunci când nu există suficientă apă în rezervor.
Împiedică funcționarea "în gol" a încălzitorului, protejând echipamentul și prelungindu-i durata de viață.

Dispozitivul funcționează cu două sisteme independente de capacitate - TANK (puț/cisternă) și BOILER (boiler/încălzitor).

Funcțiile echipamentului

Controlul nivelului rezervorului (TANK)

• Atâta timp cât nivelul apei este deasupra electrodului TANK, pompa funcționează (indicatorul "funcționarea motorului" este aprins).

• Dacă nivelul apei scade sub electrodul TANK, pompa se oprește.

Controlul nivelului cazanului/încălzirii (BOILER)

• Când se atinge nivelul senzorului BOILER, pompa se oprește - rezervorul este plin.

• Dacă nivelul din cazan scade sub electrodul BOILER, se declanșează o întârziere de 10 secunde, după care pompa pornește automat și umple apa.

Controlul electric al încălzirii apei (RES Elect)

• Atunci când apa din cazan atinge nivelul RES Elect, încălzitorul va porni (indicatorul luminos se stinge).

• Dacă nivelul scade sub RES Elect, încălzitorul se va opri și indicatorul luminos se va aprinde.

Această funcție protejează încălzitorul de supraîncălzire sau distrugere atunci când rezervorul este gol.

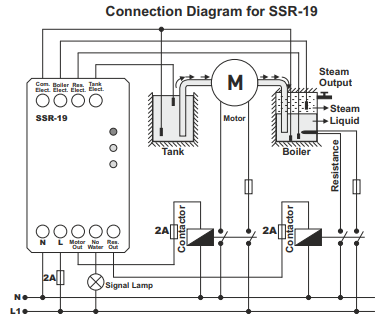

Cablare (prezentare generală)

• Com Elect - electrod comun (trebuie conectat la corpul metalic al rezervorului/fierbătorului; dacă nu este conductiv, utilizați un electrod separat)

• Tank Elect - electrod de nivel al puțului/cisternei

• Boiler Elect - electrod de nivel al cazanului

• Res Elect - electrod pentru controlul încălzitorului

• Res Out - ieșire pentru conectarea încălzitorului

• Water Not - ieșire pentru semnalul luminos (fără apă)

Notă importantă

• Electrozii nu sunt incluși - aceștia trebuie comandați separat.

• De asemenea, vă recomandăm să achiziționați 3 bucăți de întrerupătoare de 2 A pentru a proteja circuitele de intrare și ieșire.

• Cablați releul exact conform diagramei producătorului.

• Dacă receptorul nu este conductiv, trebuie utilizat un electrod comun special.

Parametrii tehnici

• Tensiune nominală: 220 V AC

• Intervalul de tensiune de funcționare: 90-110%

• Frecvență: 50/60 Hz

• Consum de energie: < 3 VA

• Temperatura de funcționare: -40...+50 °C

• Conexiune: terminale cu șurub

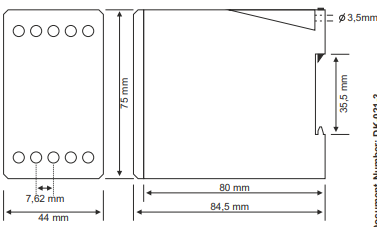

• Montare: șină DIN sau panou de montare

• Releu pentru controlul nivelului apei

• Documentație / diagramă de cablare
  (Electrozii nu sunt incluși)
