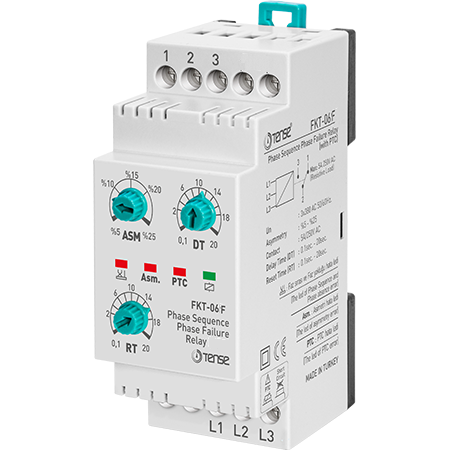

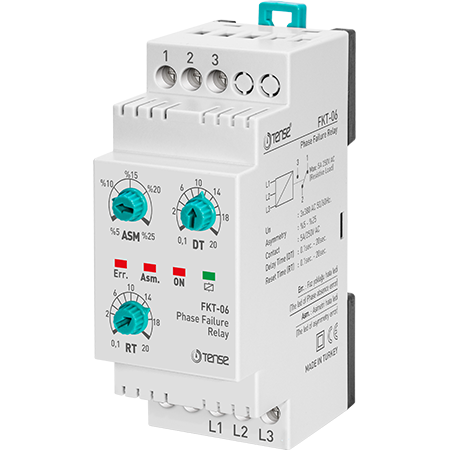

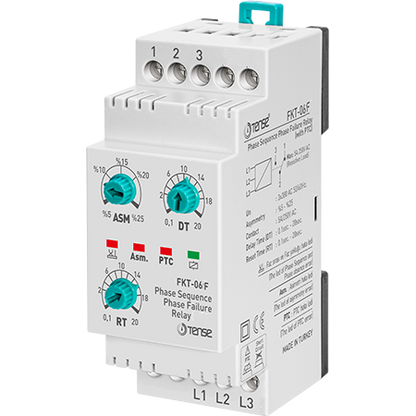

Releu de protecție a fazelor fără conductor neutru - cu control al asimetriei și control al secvenței fazelor

Releul de protecție a fazelor este conceput pentru a proteja motoarele trifazate și alte dispozitive sensibile la schimbările de tensiune. Acesta asigură funcționarea în siguranță chiar și într-o rețea instabilă prin monitorizarea asimetriei fazelor, controlul defecțiunilor fazelor și, pe modelele selectate, controlul secvenței corecte a fazelor.

Dispozitivul funcționează fără a avea nevoie de un conductor neutru, permițând instalarea ușoară în sistemele de distribuție industriale.
Domeniul de monitorizare a tensiunii de fază: 240-500 V AC.

Aplicare și principiu de funcționare

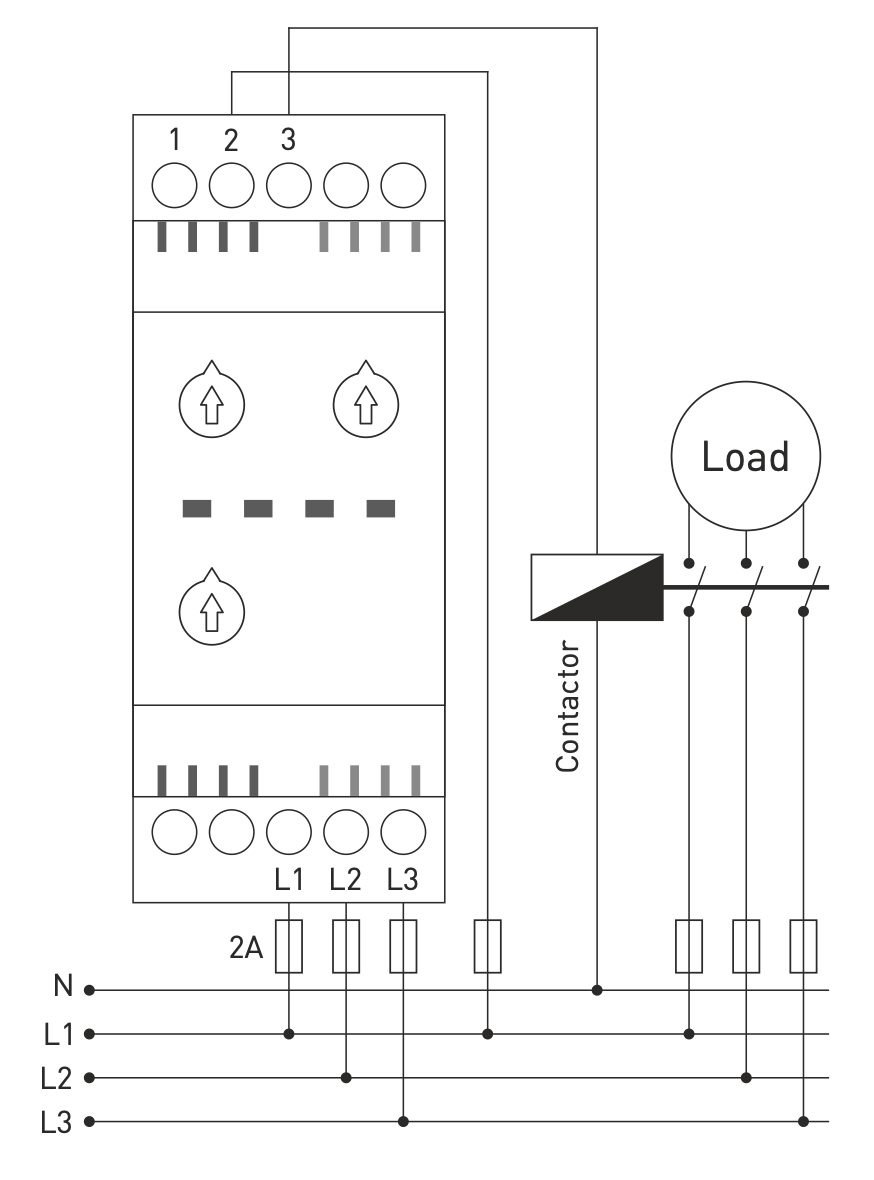

1. Conectați releul în conformitate cu schema anexată.

2. Setați:

   • Valoarea asimetriei admisibile (%)

   • temporizarea defectului (DT)

   • timpul de resetare (RT)

3. Dacă tensiunea se află în intervalul normal și asimetria nu depășește limita setată, releul va porni și lumina RELÉ se va aprinde.

4. Pentru versiunile cu control al secvenței fazelor, secvența L1-L2-L3 trebuie să fie, de asemenea, corectă.

5. Dacă tensiunea oricărei faze depășește limita de asimetrie, indicatorul ASM. (asimetrie) se aprinde și releul se deconectează după temporizarea DT.

6. După ce tensiunea revine la normal, timpul de resetare RT este numărat invers. Apoi, defectul dispare și releul este reactivat.

Calculul asimetriei

Următoarea formulă este utilizată pentru a determina asimetria:

Asimetrie = ((Tensiune max. - Tensiune min.) / Tensiune max.) × 100%

Exemplu:
((245 V - 200 V) / 245 V) × 100 = 18,3%

Această valoare trebuie ajustată în funcție de tipul de sarcină conectată.

Specificații tehnice
