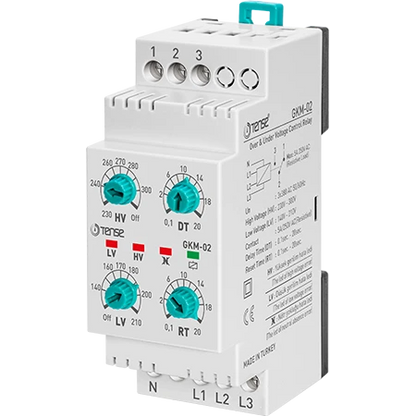

Releu trifazat pentru monitorizarea tensiunii - GKM-02F (TENSE)

Monitorizarea supratensiunii/subtensiunii - Secvența fazelor - Verificarea prezenței zero - Ieșire 5A - 140-300 VAC

Releul trifazat de monitorizare GKM-02F de la TENSE este conceput pentru a proteja sarcinile trifazate de deviațiile de stare periculoase din rețeaua de alimentare. Dispozitivul monitorizează subtensiunea, supratensiunea, pierderea fazelor, secvența incorectă a fazelor și defectarea conductorului neutru.
Când este detectată o defecțiune, releul deconectează imediat contactul de ieșire, protejând echipamentul conectat.

Caracteristici cheie

• Monitorizare supratensiune (HV):
  - Reacționează la depășirea nivelului setat în orice fază
  - Interval de setare: 230-300 VAC

• Monitorizare subtensiune (LV):
  - Reacționează la scăderea tensiunii în orice fază
  - Interval de setare: 140-210 V CA

• Timp de răspuns reglabil (DT):
  - Întârziere în răspunsul la o condiție de defect
  - interval: 0,1 s - 20 s

• Resetare automată - timp de revenire (RT):
  - Întârziere la pornire după normalizarea tensiunii
  - interval: 0,1 s - 20 s

• Monitorizarea secvenței fazelor și a prezenței fazelor
  - protecție împotriva secvenței incorecte a fazelor
  - detectarea defectării fazelor

• Monitorizarea prezenței conductorului neutru (N)
  - Protecție împotriva pierderii conductorului N în rețea
  - Deconectare atunci când tensiunea de alimentare scade sub 88 V AC

• Histerezis 3%
  - limitează comutarea rapidă nedorită în timpul fluctuațiilor de tensiune

• Semnalizare optică
  - Indicatoare LED pentru starea și tipul de defect

• Design compact, montare pe șină DIN

• Contact de ieșire:
  - NO + NC, contact uscat
  - 5 A sarcină

Aplicație

Releul este proiectat pentru a proteja dispozitive cum ar fi:

• motoare trifazate

• compresoare

• pompe

• unități de aer condiționat

• sarcini industriale și casnice generale

Protejează împotriva:

• supratensiune

• subtensiune

• defecțiuni de fază

• succesiune incorectă a fazelor

• pierderea conductorului neutru

OBSERVAȚIE IMPORTANTĂ

Releul NU reglează tensiunea!
Acesta este utilizat numai pentru a deconecta sarcina în timpul condițiilor periculoase din rețea, nu pentru a stabiliza sau compensa tensiunea.
