TK30 - Transformator de măsurare a curentului 150/5 200/5 250/5 300/5 400/5 500/5 600/5

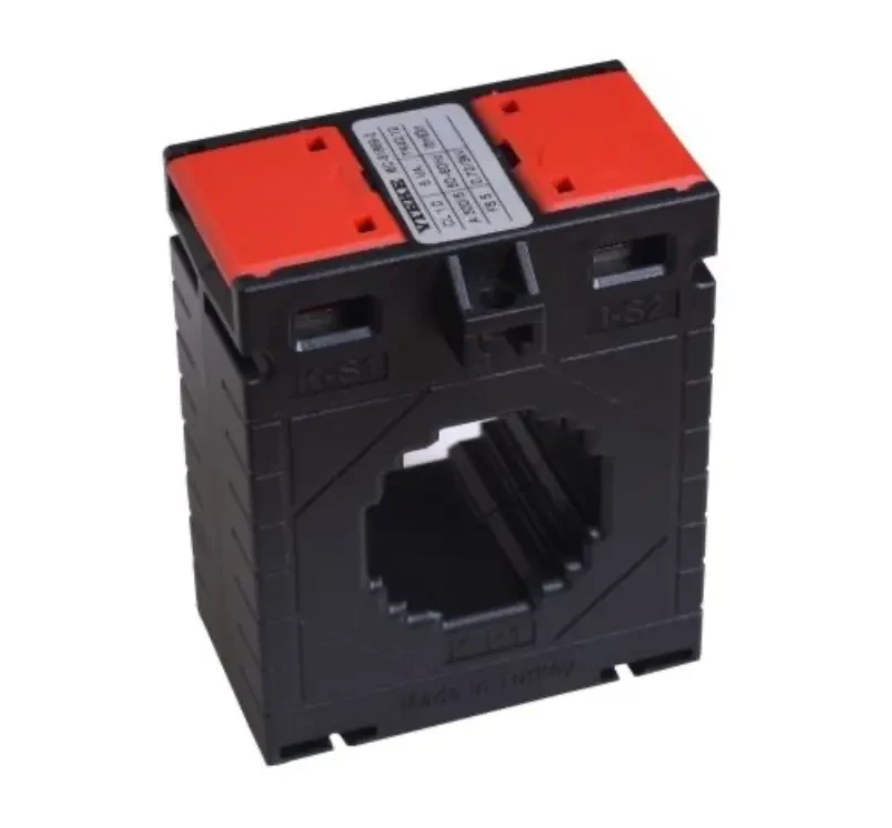

Transformator de măsurare a curentului 300/5 A - clasa de precizie 0,5S

Descrierea produsului

Transformatorul de măsurare a curentului glisant este proiectat pentru măsurarea indirectă a curenților alternativi sinusoidali în sistemele electrice.
Potrivit pentru utilizare profesională în industrie, dulapuri de măsură, sisteme de măsurare și control.
Montarea este posibilă cu picioarele de montare KK0001 sau KK0002 (incluse).

Specificații tehnice

Parametrii electrici

• Coeficient (conversie): 300/5 A

• Sarcină: 1,5 VA

• Clasa de acuratețe: 0,5S

• Frecvență nominală: 50-60 Hz

• Limitarea curentului de șoc (FS): 5

• Tensiune de încercare: 3 kV / 1 minut

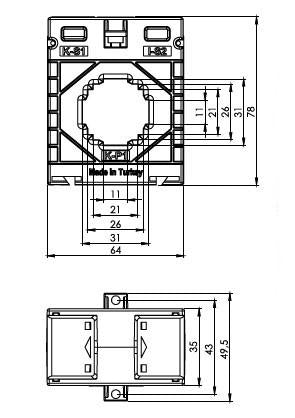

Parametrii mecanici

• Înfășurare primară (secțiunea transversală a găurii): 30 × 10 mm

• Conductor rotund: Ø 26 mm

• Carcasă: ABS ignifug neinflamabil

• Bloc terminal:

  • Capac nedetașabil

  • Potrivit pentru conductoare cu secțiune mare

  • Cleme din alamă pentru siguranță sporită

Montaj

• Tip de montare: KK0001 sau KK0002

• Ușor de glisat pe conductor

Proprietăți termice și operaționale

• Temperatura de funcționare: -25 °C până la +85 °C

• Imunitate la curentul de scurtcircuit pe termen scurt (Ith): 60 × In

• Rezistența la curent continuu (Id): 1,2 × In

Standarde

Fabricat în conformitate cu:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
