Vendor: TENSE

TK30S - Transformator de măsurare a curentului 100/5 150/5 200/5 250/5 300/5 400/5 500/5

Barcode: TK30S1505203
66,20 lei
66,20 lei
34 in stock
Brand: 150/5
  • Description
  • Instructions
  • Payment methods
  • Warranty

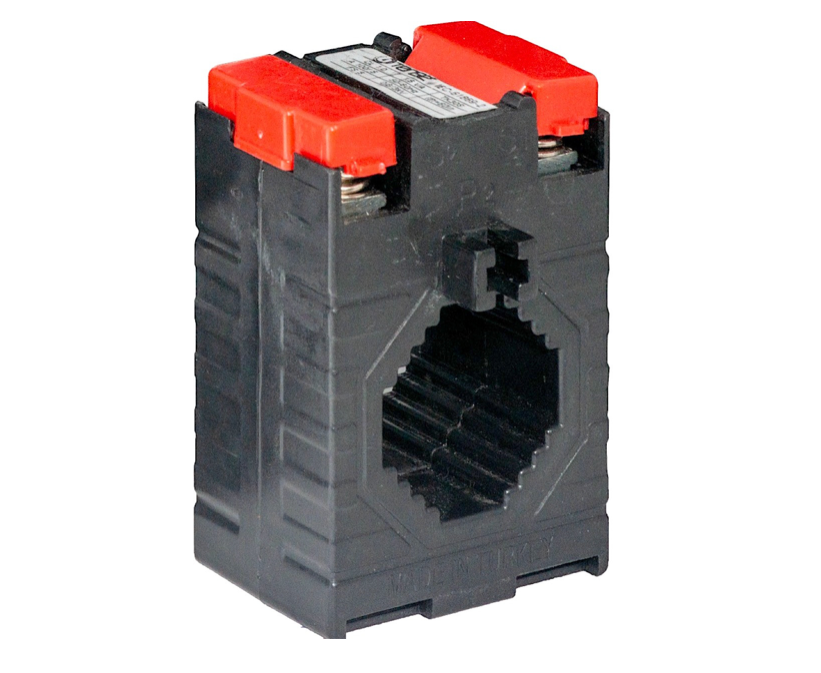

TENSE TK30S - Transformator de curent

Descrierea produsului

Transformatorul de curent TENSE TK30S (100/5) este conceput pentru a converti curentul ridicat din partea de putere a unui circuit electric într-un curent secundar standardizat adecvat pentru echipamentele de măsurare, monitorizare și protecție.

Este utilizat pentru măsurarea indirectă a curentului alternativ în instalațiile de joasă tensiune și servește ca interfață între circuitul de putere și echipamentul de măsurare, cum ar fi ampermetre, contoare de putere, module de monitorizare sau relee de protecție.

Designul prin miez permite instalarea fără ruperea conductorului - cablul pur și simplu alunecă prin fereastră. Acest lucru asigură o instalare rapidă, sigură și economică.

Caracteristici principale

  • Măsurători precise datorită clasei de precizie 0,5 - transmisie stabilă și pierderi minime.

  • Instalare ușoară - design compact, poate fi instalat în spațiu limitat, gamă largă de aplicații.

  • Rezistență ridicată la izolație - tensiune de testare 3 kV / 1 minut.

  • Interval larg de temperatură: -25 °C până la +85 °C.

  • Utilizare universală - potrivit pentru comutatoare, sisteme industriale, aplicații de putere și sisteme de măsurare.

  • Compatibil cu IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414.

Specificații

Parametru Valoare
Curent primar nominal 100 A
Curent secundar nominal 5 A
Putere nominală (sarcină) 2,5 VA
Clasa de acuratețe 0,5
Tensiunea de încercare a izolației 3 kV / 1 min
Frecvența de funcționare 50 / 60 Hz
Diametrul ferestrei până la 26 mm
Instalare Șină DIN sau picioare de montare
Temperatura de funcționare -25 °C ... +85 °C
Material carcasă Termoplastic autoextinguibil

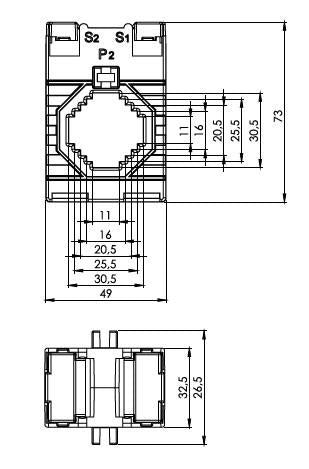

Dimensiuni (L × H × P) 73 × 49 × 26,5 mm
Greutate aprox. 150 g
Producător TENSE (Turkeye)

Utilizare

  • Tablouri și dulapuri electrice

  • Sisteme industriale de automatizare și control

  • Centrale electrice de joasă tensiune și sisteme de distribuție

  • Sisteme de monitorizare a sarcinii și de protecție a echipamentelor

  • Tablouri de comandă a motoarelor (MCC)

  • Sisteme de măsurare și inginerie energetică

Design și materiale

Carcasa transformatorului de curent este fabricată din plastic autoextingător, rezistent la căldură, cu rezistență mecanică ridicată.

Miezul transformatorului este fabricat din aliaj feromagnetic cu pierderi reduse, care asigură o transmisie stabilă și precisă chiar și în condiții de sarcini variabile.

Bornele înfășurării secundare sunt prevăzute cu un capac de protecție pentru a spori siguranța conexiunii.
Instalarea corectă minimizează riscul de scurtcircuite sau defecțiuni.

Descărcare pe

Informații tehnice privind transformatoarele de curent (996 kB) - a se trimite la cerere
